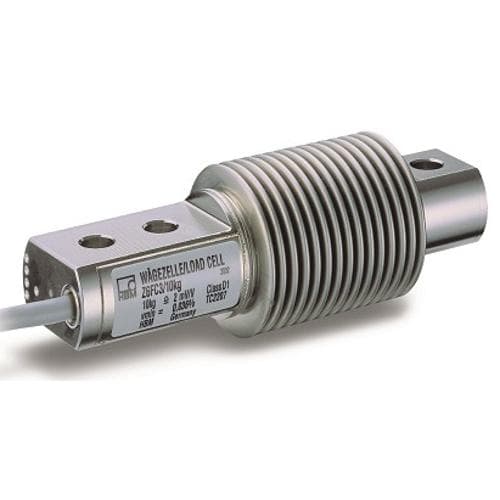

Cảm biến lực Load Cell đơn điểm UNIPULSE Z6FC3-100KG

Thích hợp nhất cho việc kiểm soát tải của phễu cân, cân băng tải, v.v..

- Khối lượng cân 5 kg/ 10 kg/ 20 kg/ 50 kg/ 100 kg/ 200 kg/ 500 kg/ 1 t
- Độ chính xác cao, chế tạo từ thép không gỉ, bọc kín.
- Thép không gỉ dạng ống giúp loại trừ nhiễu
- Ứng dụng cho: Cân phễu, cân băng tải, v.v..

Đặc tính kỹ thuật

» Z6FD1-5KG, Z6FC3-10KG, 20KG, 50KG
» Z6FC3-100KG, 200KG, 500KG, 1T

Z6FD1-5kg, Z6FC3-10kg, 20kg, 50kg

Dòng ............ Z6FD1-5KG ............ Z6FC3-10KG ............ Z6FC3-20KG ............ Z6FC3-50KG

Khối lượng cân định mức (R.C.) ............ 5 kg ............ 10 kg ............ 20 kg ............ 50 kg

Điện áp đầu ra (R.O.) ............ 2.0 mV/V+0.02 -0.002 ............ 2 mV/V±0.1% ............ 2 mV/V±0.05%

Quá tải an toàn ............ 150% R.C.

Hệ số phi tuyến tính ............ 0.05% R.O. ............ 0.0180% R.O. typ.

Độ trễ ............ 0.05% R.O. ............ 0.0170% R.O. typ.

Hệ số trượt ............ 0.049% R.O./30 phút ............ 0.0166% R.O./30 phút

Khoảng bù nhiệt độ ............ -10 to +40℃

Vùng nhiệt độ an toàn ............ -30 to +70℃

Nhiệt độ ảnh hưởng đến zero ............ 0.05% R.O./10℃ ............ 0.0125% R.O./10℃

Nhiệt độ ảnh hưởng đến dải đo ............ 0.05% R.O./10℃ ............ 0.0080% R.O./10℃ typ.

Điện trở ngõ vào ............ 350 đến 480 Ω

Điện trở ngõ ra ............ 356±0.2 Ω ............ 356±0.12 Ω

Điện áp kích thích tối đa ............ 12 V

Trở kháng cách ly ............ 5000 MΩ hoặc hơn

Cấp độ bảo vệ ............ IP68

Dây ............ φ5.4 6-Dây bọc dẫn có chia màu. Chiều dài 3 m

Mã màu dây ............ ＋EXC: Xanh Dương ＋S：Xanh Lá －S：Xám －EXC：Đen ＋SIG：Trắng －SIG: Đỏ Nối mass

Vật liệu làm Cảm biến tải trọng ............ Thép không gỉ

Độ biến dạng ở mức ............ 0.24 mm ............ 0.30 mm ............ 0.29 mm ............ 0.27 mm

Khối lượng ............ 0.5 kg

Z6FC3-100KG, 200KG, 500KG, 1T

Dòng ............ Z6FC3-100KG ............ Z6FC3-200KG ............ Z6FC3-500KG ............ Z6FC3-1T

Khối lượng cân định mức (R.C.) ............ 100 kg ............ 200 kg ............ 500 kg ............ 1 t

Điện áp đầu ra (R.O.) ............ 2 mV/V±0.05%

Quá tải an toàn ............ 150% R.C.

Hệ số phi tuyến tính ............ 0.0180% R.O. typ.

Độ trễ ............ 0.0170% R.O. typ.

Hệ số trượt ............ 0.0166% R.O./30 phút

Khoảng bù nhiệt độ ............ -10 to +40℃

Vùng nhiệt độ an toàn ............ -30 to +70℃

Nhiệt độ ảnh hưởng đến zero ............ 0.0125% R.O./10℃

Nhiệt độ ảnh hưởng đến dải đo ............ 0.0080% R.O./10℃ typ.

Điện trở ngõ vào ............ 350 đến 480 Ω

Điện trở ngõ ra ............ 356±0.12 Ω

Điện áp kích thích tối đa ............ 12 V

Trở kháng cách ly ............ 5000 MΩ hoặc hơn

Cấp độ bảo vệ ............ IP68

Dây ............ φ5.4 6-Dây bọc dẫn có chia màu. Chiều dài 3 m

Mã màu dây ............ ＋EXC: Xanh Dương ＋S：Xanh Lá －S：Xám －EXC：Đen ＋SIG：Trắng －SIG: Đỏ Nối mass

Vật liệu làm Cảm biến tải trọng ............ Thép không gỉ

Độ biến dạng ở mức ............ 0.31 mm ............ 0.39 mm ............ 0.60 mm ............ 0.55 mm

Khối lượng ............ 0.5 kg ............ 2.3 kg
