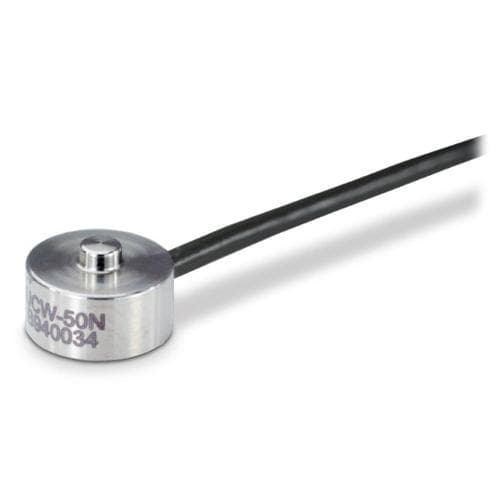

Cảm biến đo lực nén loại nhỏ gọn UNIPULSE UCW-100N

UCW:Loại cảm biến đo lực nhỏ gọn với Đường kính 7 mm, chiều cao 4.5 mm
UCW2:Loại cảm biến đo lực nhỏ gọn với Đường kính 6 mm, chiều cao 3.5 mm

- 　Dải đo
UCW2:10 N/ 20 N
UCW:50 N/ 100 N/ 200 N/ 500 N
- 　Vật liệu chế tạo: Thép không gỉ

Đặc tính kỹ thuật

Dòng ............ UCW2-10N, UCW2-20N ............ UCW-50N, UCW-100N,UCW-200N, UCW-500N

Dải đo định mức (R.C.) ............ 10 N, 20 N ............ 50 N, 100 N, 200 N, 500 N

Điện áp đầu ra (R.O.) ............ Xấp xỉ 0.5 mV/V ............ Xấp xỉ 1 mV/V

Quá tải an toàn ............ 200% R.C.

Cân bằng Zero ............ ±20% R.O. ............ ±10% R.O.

Hệ số phi tuyến ............ 0.3% R.O. hoặc nhỏ hơn

Độ trễ ............ 0.2% R.O. hoặc nhỏ hơn

Hệ số lặp lại ............ 0.1% R.O. hoặc nhỏ hơn

Khoảng bù nhiệt độ ............ 0 đến +60℃

Khoảng nhiệt độ an toàn ............ -10 đến +70℃

Nhiệt độ ảnh hưởng đến zero ............ 1% R.O./10℃ hoặc dưới ............ 0.5% R.O./10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo (span) ............ 1% R.O./10℃ hoặc dưới ............ 0.5% R.O./10℃ hoặc dưới

Điện trở ngõ vào ............ Xấp xỉ 350 Ω

Điện trở ngõ ra ............ Xấp xỉ 350 Ω

Điện áp kích thích khuyến cáo ............ 2.5 V

Điện áp kích thích tối đa ............ 5 V

Trở kháng cách ly (DC50V) ............ 1000 MΩ hoặc hơn

Dây ............ φ1.6 4-Dây bọc dẫn có chia màu. Chiều dài 0.5 m Đầu cuối bọc chì 5 dây.

Mã màu dây ............ ＋EXC：Đỏ ＋SIG: Xanh lá －EXC: Trắng －SIG: Xanh dương Nối mass

Vật liệu làm Cảm biến tải trọng ............ Thép không gỉ

Độ biến dạng theo Dải đo ở mức ............ 0.003 mm ............ 50N：0.003 mm 100/200N：0.004 mm 500N：0.005 mm

Tần số tự nhiên ............ 10N：110 kHz 20N：140 kHz ............ 50N：110 kHz 100 đến 500N：120 kHz

Khối lượng ............ 1 g ............ 2 g
