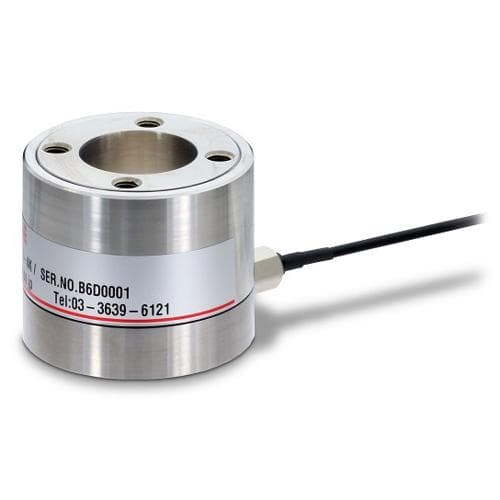

Cảm biến tải trục UNIPULSE URT-20-5K

Lực đẩy và mô-men xoắn được đo đồng thời.

• Quá tải an toàn phi thường!!
• URT-20-5K là cảm biến tải trọng trục kép
  có độ phản hồi tốc độ cao 2 kHz và độ cứng cao.

Bộ khuếch đại dành riêng cho sản phẩm

Công suất định mức được điều chỉnh ở ±5 V
theo cả hai hướng Mz và Fz.
Chỉ cần kết nối một cảm biến và cấp điện áp 24 V vào nó, sau đó điện áp điều chỉnh sẽ được xuất ra đồng thời.
Bất kỳ cài đặt hiệu chuẩn nào đều không cần thiết.

Thông số kỹ thuật

Model ............ Cảm biến: URT-20-5K Bộ khuếch đại: FS200

Công suất định mức ............ Mz: ±20 Nm Fz: 5 kN

Điện áp nguồn ............ DC 24 V±15%

Dòng tiêu thụ ............ 150 mA trở xuống

Đầu ra tín hiệu tải ............ Mz, Fz: ±5 V

Điện trở tải ............ 2 kΩ trở lên

Phản hồi ............ 2 kHz

Tín hiệu I/O ............ Đầu vào: Lệnh tự động về 0 Đầu ra: Phản hồi về 0 tự động

Quá tải an toàn ............ Mz: 500% FS Fz: 400% FS

Phi tuyến tính .......... Mz:0,1% FS loại., Fz:0,5% FS hoặc ít hơn

Độ trễ ............ Mz: loại 0,1% FS, Fz: 0,5% FS hoặc ít hơn

Độ lặp lại ............ Mz:0,1% loại FS, Fz:0,5% FS hoặc ít hơn

Giao thoa ............ Mz(20 Nm) → Fz:0,05 kN trở xuống Fz(5 kN) → Mz:0,2 Nm trở xuống

Nhiệt độ bù đắp phạm vi ............ 0 ～ +40oC

Nhiệt độ an toàn. phạm vi ............ －10 ～ +50oC

Nhiệt độ. ảnh hưởng đến số không ............ 0,1% FS/oC hoặc thấp hơn

Nhiệt độ. ảnh hưởng đến nhịp ............ 0,05% FS/oC hoặc thấp hơn

Vật liệu cảm biến ............ Thép không gỉ

Trọng lượng............ Cảm biến: Xấp xỉ. 250 g, Bộ khuếch đại: Xấp xỉ. 180 g (Không bao gồm cáp)

＊Đạt được các thông số kỹ thuật trên khi cảm biến (URT-20-5K) được kết nối
với bộ khuếch đại chuyên dụng (FS200).
＊Độ chính xác không được đảm bảo trong phạm vi Fz 0 đến -5 V.

Kích thước bên ngoài
