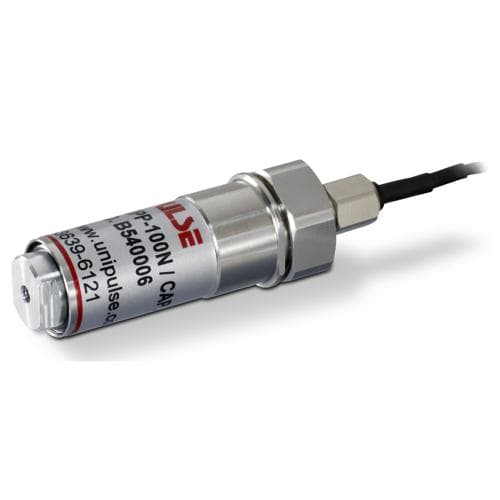

Cảm biến lực 3D UNIPULSE UPP-100N

Quá tải an toàn ở mức 500% !
Độ cứng hướng trục cao !

• Dải đo 100 N
• Mức quá tải an toàn 500%
• Thích hợp cho bộ kiểm tra lực nhấn và lực nhấp nút
• Cảm biến tải trọng với độ nhạy và độ ổn định cao
• Dạng lò xo trượt đôi với đặc tính có độ cứng trục cao

Ứng dụng mẫu

Đặc tính kỹ thuật

Dòng ............ UPP-100N

Khối lượng cân định mức (R.C.) ............ 100 N

Điện áp đầu ra (R.O.) ............ Xấp xỉ 0.4 mV/V

Quá tải an toàn ............ 500% R.C.

Cân bằng Zero ............ 0.3 mV/V

Hệ số phi tuyến ............ 0.5% R.O. hoặc nhỏ hơn

Độ trễ ............ 0.5% R.O. hoặc nhỏ hơn

Độ lặp lại ............ 0.5% R.O. hoặc nhỏ hơn

Dải nhiệt độ làm việc ............ 0 đến +40℃

Dải nhiệt độ an toàn ............ -10 đến +50℃

Nhiệt độ ảnh hưởng đến zero ............ 1.0% R.O./10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo ............ 0.5% R.O./10℃ hoặc dưới

Điện trở ngõ vào ............ Xấp xỉ 1000 Ω

Điện trở ngõ ra ............ Xấp xỉ 1000 Ω

Điện áp kích thích khuyến cáo ............ 10V

Trở kháng cách ly(DC 50 V) ............ 1000 MΩ hoặc lớn hơn

Độ biến dạng theo Dải đo ở mức ............ 3 μｍ

Tần số tự nhiên ............ 11.7 kHz

Dây ............ φ2 mm 4-Dây dẫn mềm (3 m)

Mã màu dây ............ ＋EXC: Đỏ ＋SIG: Xanh Lá －EXC: (Đen/Xanh Dương) －SIG: Trắng Nối Mass

Vật liệu Cảm biến tải trọng ............ hợp kim nhôm

Khối lượng ............ Xấp xỉ 30 g (chưa gồm dây)
