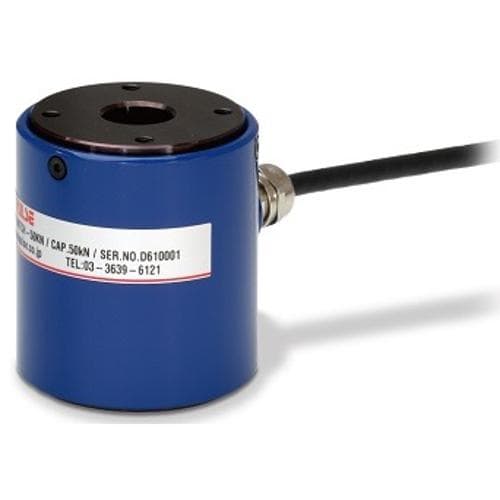

Cảm biến lực Load Cell cho ứng dụng lắp ghép chi tiết UNIPULSE UNTCH-100KN

- Dải đo 5 kN/ 10 kN/ 20 kN/ 50 kN/ 100 kN
- Vật liệu chế tạo: Thép hợp kim đặc biệt
- Thích hợp nhất cho kiểm soát lực trong lắp ghép, đóng chốt, v.v..

Đặc tính kỹ thuật

Dòng ............ UNTCH-5KN, UNTCH-10KN, UNTCH-20KN, UNTCH-50KN, UNTCH-100KN

Dải đo định mức (R.C.) ............ 5 kN, 10 kN, 20 kN, 50 kN, 100 kN

Điện áp đầu ra (R.O.) ............ 1 mV/V±1%

Quá tải an toàn ............ 120% R.C.

Cân bằng Zero ............ ±5% R.O.

Hệ số phi tuyến ............ 0.5% R.O.hoặc nhỏ hơn

Độ trễ ............ 0.5% R.O.hoặc nhỏ hơn

Khoảng bù nhiệt độ ............ -10 to +70℃

Khoảng nhiệt độ an toàn ............ -30 to +80℃

Nhiệt độ ảnh hưởng đến zero ............ 0.1% R.O./10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo (span) ............ 0.1% R.O./10℃ hoặc dưới

Điện trở ngõ ............ vào Xấp xỉ 350 Ω

Điện trở ngõ ra ............ Xấp xỉ 350 Ω

Điện áp kích thích khuyến cáo ............ 10 V

Điện áp kích thích tối đa ............ 20 V

Trở kháng cách ly (DC50V) ............ 2000 MΩ hoặc hơn

Dây ............ φ6 4-Dây bọc dẫn có chia màu.Chiều dài 3 m. Đầu cuối bọc chì 5 dây.

Mã màu dây ............ ＋EXC: Đỏ ＋SIG: Trắng －EXC: Xanh Dương －SIG: Đen Nối mass

Vật liệu Cảm biến tải trọng ............ Thép hợp kim đặc biệt

Độ biến dạng ở mức ............ 5KN：0.025 mm 10KN：0.025 mm 20KN：0.045 mm 50KN：0.050 mm 100KN：0.065 mm

Tần số tự nhiên ............ 5KN：13 kHz 10KN：7 kHz 20KN：11 kHz 50KN：14 kHz 100KN：20 kHz

Khối lượng ............ 5KN：300 g 10KN：930 g 20KN：1.0 kg 50KN：1.0 kg 100KN：1.0 kg
