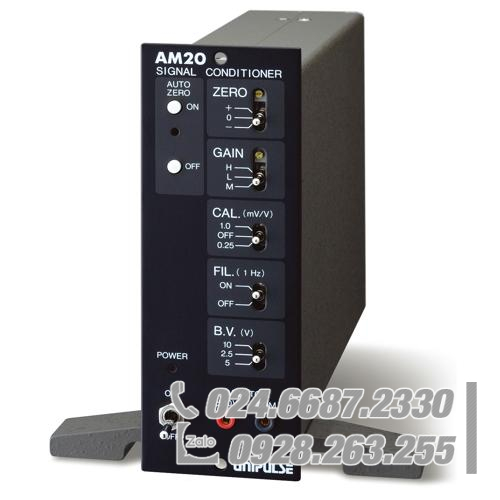

Bộ khuếch đại DC UNIPULSE AM20AZ

Bộ khuếch đại DC đa năng với các chức năng cơ bản mở rộng. Với điện áp nguồn cầu tích hợp cho cảm biến loại máy đo biến dạng, điều này lý tưởng cho việc đo áp suất, tải, mô-men xoắn và chuyển vị. Vì AM20AZ được trang bị đầu ra dòng điện và chức năng tự động về 0 điện tử ngoài đầu ra điện áp tiêu chuẩn cũng được bao gồm trong dòng sản phẩm của chúng tôi nên nó mở rộng phạm vi ứng dụng.

Thông số kỹ thuật

Bộ chuyển đổi tương thích ............ Các loại cảm biến đo biến dạng khác nhau. Điện trở cầu: 60 Ω đến 2 kΩ

Điện áp kích thích ............ ･ Điện áp: 10 V, 5 V, 2,5 V DC ±5% ･ Dòng điện đầu ra: trong vòng 120 mA đối với 10 V, trong vòng 50 mA đối với các điện áp khác

Phạm vi điều chỉnh điểm 0 .......... ±6 mV RTI ±0,6 mV/V (điện áp kích thích: 10 V) Chiết áp cắt 20 vòng

Phạm vi điều chỉnh khuếch đại ............ Đầu vào trong phạm vi từ 0,35 mV/V đến 3,1 mV/V có thể được định mức (10 V) (điện áp kích thích: 10 V).

Bộ lọc thông thấp ............ 1 Hz và PASS, bộ lọc thông thấp loại Bessel (-12 dB/oct.) 25 kHz/-3 dB trở lên phản hồi PASS

Điện áp đầu ra ............ ±10 V trong phạm vi ±20 mA)

Đầu ra hiện tại ............ ･ Dòng điện: 4 đến 20 mA (Điện trở tải: 500 Ω trở xuống)

Điện trở đầu ra ............ trong vòng 0,1 Ω

Điện áp hiệu chuẩn ............ 0,25 mV/V và 1 mV/V ±0,1%

Độ trôi bằng 0............ Trong phạm vi 0,2 μV/°C RTI (ở độ nhạy tối đa)

Độ lệch đạt được............ Trong khoảng 0,01%/°C

Tiếng ồn ............ ･ Trong vòng 0,2 μVp-p (0,1 đến 1 Hz) RTI ･ Trong vòng 15 μVp-p (toàn dải) RTI

Phi tuyến tính ............ Trong phạm vi 0,005%/FS

Độ lệch điện áp kích thích............ Trong khoảng 0,003%/°C

Dải zero tự động .......... ±10 V (±5 V, ±2 V, ±1 V, Vui lòng ghi rõ khi đặt hàng.)

Độ phân giải ............ 12 bit (±1/2000)

Lệnh tự động về 0 .......... Thông qua công tắc BẬT/TẮT ở mặt trước và tín hiệu điều khiển bên ngoài (xung âm có độ rộng xung từ 50 ms trở lên)

Điện áp nguồn ............ 100 V AC±10%, 50/60 Hz, xấp xỉ. 10 VA

Điều kiện hoạt động ............ ･ Phạm vi nhiệt độ làm việc: 0 đến +50°C ･ Phạm vi nhiệt độ bảo quản: -40 đến +85°C ･ Độ ẩm: 80% RH trở xuống (không ngưng tụ)

Kích thước ............ 49,5(W)×138(H)×180(D) mm (không bao gồm phần nhô ra)

Trọng lượng xấp xỉ. 1,4 kg

Phụ kiện đi kèm ............ ･ Dây đầu vào AC (1) ･ Cầu chì dự phòng (0,5 A) (1) ･ Trình điều khiển mini (1) ･ Thiết bị đầu cuối uốn (11) ･ Hướng dẫn vận hành (1)
