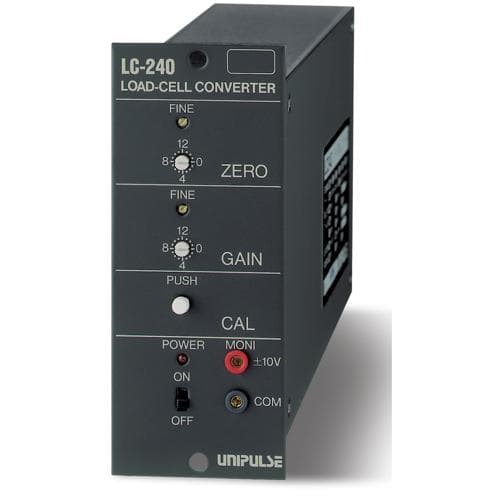

Bộ chuyển đổi cảm biến lực Load Cell UNIPULSE LC240

LC240 là bộ chuyển đổi cảm biến tải trọng có độ trôi thấp được thiết kế cho cảm biến tải trọng.
Với bộ tiền khuếch đại U300DC có thành tích đã được chứng minh về độ ổn định được áp dụng cho bộ khuếch đại đầu, nó nhận ra các tính năng có độ lệch thấp và độ ồn thấp.
Bộ nguồn kích thích cầu có thể được điều chỉnh theo 6 cấp độ khác nhau bên cạnh công suất lớn cho phép dẫn động song song tối đa 4 cảm biến tải trọng. LC240 có khả năng chuyển đổi cảm biến tải trọng được trang bị tiêu chuẩn với chức năng hiệu chuẩn và đầu ra dòng điện.

Thông số kỹ thuật

Điện áp kích thích ............ 10 V DC ±0,5%, Dòng điện đầu ra: trong khoảng 120 mA……Thông số kỹ thuật tiêu chuẩn (Có thể kết nối song song tối đa 4 cảm biến tải trọng ở 350 Ω.) 2.5, 2.9, 4, 5, 6,6 V DC ±0,6% (Chuyển qua công tắc DIP) Dòng điện đầu ra: trong khoảng 60 mA

Phạm vi điều chỉnh điểm 0 ............ 0 đến xấp xỉ. 2 mV/V Điều chỉnh thô: Công tắc xoay 16 bước Điều chỉnh tinh: chiết áp cắt 20 vòng

Phạm vi điều chỉnh khuếch đại ............ 0,45 mV/V đến 3,0 mV/V, 0,225 mV/V đến 1,5 mV/V (Có thể thay đổi phạm vi bằng cách chọn công tắc bên trong) Điều chỉnh thô: 16- công tắc xoay từng bước Điều chỉnh tinh chỉnh: chiết áp tông đơ 20 vòng

Độ chính xác ............ Phi tuyến tính: trong vòng 0,01%/FS Độ lệch 0: trong vòng 0,25 μV/°C RTI Độ lệch tăng: trong vòng 50 ppm/°C Độ ồn: trong vòng 0,2 μVp-p RTI ( 1Hz)

Tín hiệu đầu ra ............ Điện áp đầu ra: 0 đến ±10 V, Điện trở tải: 2 kΩ trở lên, Điện trở đầu ra: 0,2 Ω trở xuống Dòng điện đầu ra: 4 đến 20 mA, Điện trở tải: 500 Ω hoặc ít hơn

Bộ lọc thông thấp ............ Bộ lọc thông thấp (-6 dB/oct.)……Thông số kỹ thuật tiêu chuẩn Khoảng. 1 Hz/-3 dB

Giá trị hiệu chuẩn ............ 1 mV/V ±0,2%.)……Thông số kỹ thuật tiêu chuẩn

Điện áp nguồn ............ 100 V AC ±10%, 50/60 Hz

Công suất tiêu thụ ............ Xấp xỉ. 5 VA

Điều kiện hoạt động ............ Nhiệt độ: Phạm vi nhiệt độ làm việc -10 đến +40°C Độ ẩm: 85% RH trở xuống (không ngưng tụ)

Kích thước ............ 44,6(W)×110(H)×185(D) mm (không bao gồm các phần nhô ra)

Trọng lượng xấp xỉ. 820 g

Phụ tùng đính kèm .......... Dây đầu vào AC・・・1 Cầu chì dự phòng (0,5 A)・・・1 Trình điều khiển mini・・・1 Thiết bị đầu cuối uốn・・・11 Hướng dẫn sử dụng・・・1

* Thông số kỹ thuật không đạt tiêu chuẩn có thể hỗ trợ như sau: (Vui lòng nêu rõ khi đặt hàng.)
・Đầu ra hiện tại: 2 -10 mA, Điện trở tải: 1 kΩ trở xuống
・Bộ lọc: 10, 100, 1 kHz , khác
・Giá trị hiệu chuẩn: 0,5 mV/V

Lựa chọn

Thông số kỹ thuật không đạt tiêu chuẩn được chuẩn bị cho LC240. Vui lòng chỉ định chúng khi đặt hàng.

Thông số có thể cấu hình ............ Thông số kỹ thuật tiêu chuẩn ............ Thông số kỹ thuật có thể thay đổi

Dòng điện đầu ra ............ 4 đến 20 mA Điện trở tải: 500 Ω trở xuống ............ 2 đến 10 mA Điện trở tải: 1 kΩ

Bộ lọc ............ 1 Hz ............ 10 Hz, 100 Hz, 1 kHz, khác

Giá trị hiệu chuẩn ............ 1 mV/V ............ 0,5 mV/V

Phụ kiện tùy chọn

Người mẫu

POT03 ............ Chiết áp để điều chỉnh mức 0 bên ngoài
