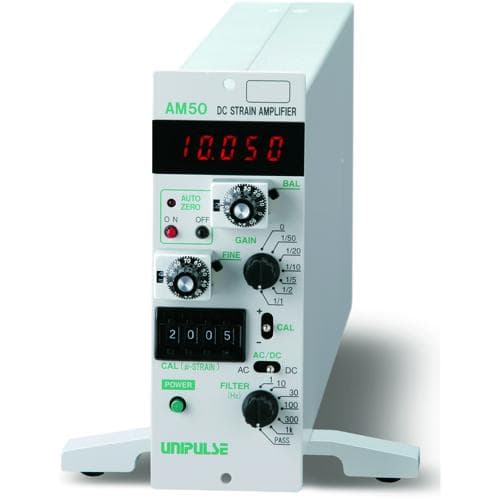

Bộ khuếch đại DC UNIPULSE AM50D

Bộ khuếch đại DC có độ chính xác cao với bộ lọc thông cao và thông thấp.
- Màn hình LED 7 đoạn với chiều cao ký tự 8 mm
- Bộ khuếch đại DC có độ chính xác cao với bộ lọc thông cao và thông thấp
- Độ lợi cao (độ lợi tối đa: 10000 lần) ở dải tần DC đến 20 kHz
- Được trang bị bộ điều khiển dễ sử dụng sử dụng chức năng mô phỏng máy đo biến dạng để hiệu chuẩn
- Độ lệch 0: trong phạm vi ±0,3 μV/oC
- Chức năng tự động về 0

Thông số kỹ thuật

Dải điện trở đầu vào ............ 60 Ω đến 2 kΩ

Điện áp kích thích ............ DC 2,5, 5, 10, 15 V±0,3% Dòng điện đầu ra: trong vòng 50 mA

Phạm vi điều chỉnh mức 0 ............ ±1,5 mV/V Núm xoay chiết áp 10 vòng

Phạm vi điều chỉnh khuếch đại ............ Điều chỉnh thô: 0, 1/50, 1/20, 1/10, 1/5, 1/2,1/1 Lỗi ± 0,2% Điều chỉnh tinh: 1 đến 1/6 của mỗi biến phạm vi

Dải điện áp đầu vào ............ 0 đến ±100 mV

Điện trở đầu vào ............ 10 MΩ trở lên (loại kết nối trực tiếp vi sai cân bằng)

Khuếch đại điện áp ............ Tối đa. 10000 lần

Độ lệch bằng 0 (ở mức tăng tối đa) ............ Trong phạm vi ±0,3 μV/oC RTI (sau khoảng 30 phút sau khi BẬT nguồn)

Tăng độ lệch .......... Trong vòng 0,01%/oC (sau khoảng thời gian 30 phút sau khi BẬT nguồn)

Nhiễu (ở mức khuếch đại tối đa) ............ Trong vòng 20 μVp-p RTI (toàn dải) Trong vòng 6 μVp-p RTI (băng tần 1 kHz) Trong vòng 0,8 μVp-p RTI (băng tần 10 Hz) )

Phi tuyến tính ............ Trong phạm vi ±0,01%/FS

Tín hiệu đầu ra ............ Điện áp đầu ra: 0 đến ±10 V ±5 mA Điện trở đầu ra: 0,2 Ω (Đầu ra đầu nối BNC (Hai dòng)) Điện áp đầu ra: 0 đến ±10 V ±30 mA Điện trở đầu ra: 300 Ω (Đầu nối I/O bên ngoài)

Đặc tính đáp ứng ............ DC đến xấp xỉ. 20 kHz/-3 dB

Bộ lọc thông cao ............ 0,5 Hz(-3 dB), ±15%, -6 dB/oct. (Chế độ AC)

Bộ lọc thông thấp ............ Loại Bessel (-12 dB/oct.) 1, 10, 30, 100, 300, 1 kHz (-3 dB) ±15% và PASS

Giá trị hiệu chuẩn ............ Hiệu chỉnh biến dạng: ±1 đến biến dạng 9999×10-6 (xếp chồng lên tín hiệu đầu vào) Phương pháp cài đặt: Công tắc kỹ thuật số 4 chữ số Độ chính xác: ±0,2%±0,5×10- 6 chủng

Điều khiển bên ngoài ............ Chức năng tự động về 0; Phạm vi về 0 tự động: ±1 V Độ phân giải: 12 bit (±1/2000) Lệnh về 0 tự động; BẬT và TẮT, công tắc mặt bảng và tín hiệu bên ngoài (xung âm có độ rộng xung từ 100ms trở lên) lệnh CAL; CAL+ và CAL-, công tắc mặt bảng và tín hiệu bên ngoài

Màn hình điện áp ............ Màn hình: Màn hình số có chiều cao ký tự 8mm, đèn LED đỏ 7 đoạn Giá trị hiển thị: −19999 đến 19999, dấu: dấu trừ trên chữ số có nghĩa nhất Đơn vị: V cố định Giá trị tỷ lệ tối thiểu: 1, 2, 5, 10 (Làm tròn)

Điều kiện hoạt động ............ ･ Phạm vi nhiệt độ hoạt động: 0 đến +40oC ･ Phạm vi nhiệt độ bảo quản: −30 đến +80oC ･ Độ ẩm: 85% RH trở xuống (không ngưng tụ)

Điện áp nguồn ............ AC 100 V±10%, 50/60 Hz

Công suất tiêu thụ ............ Xấp xỉ. 10 VA

Kích thước bên ngoài ............ 49,5(W)×138(H)×310(D) mm (không bao gồm phần nhô ra)

Trọng lượng xấp xỉ. 1,6 kg

Phụ kiện kèm theo ............ ･ Dây đầu vào AC ×1 ･ Cầu chì dự phòng (0,5 A) ×1 ･ CA8 (Cáp kẹp cá sấu BNC-BNC 1,5 m) ×1 ･ Hướng dẫn sử dụng ×1

Phụ kiện tùy chọn

Mô tả về mô hình

CA3Y31 ............ Cáp có đầu nối PRC ở một đầu (6 dây) 3 m

CA451 ............ Cáp có đầu nối PRC ở cả hai đầu (6 dây) 5 m

CA7 ............Cáp đồng trục BNC 1,5m

CA8 ............ Cáp kẹp cá sấu BNC 1,5 m
