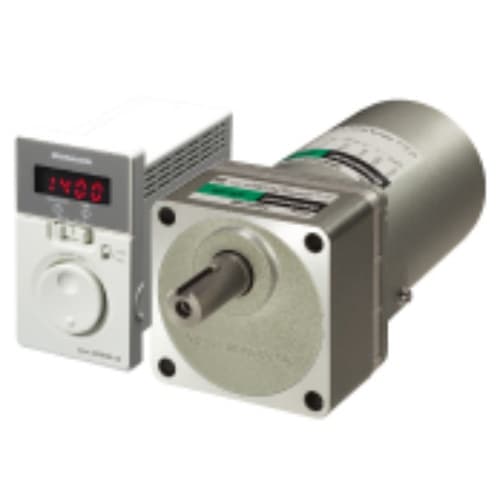

Oriental US2-560EC-15

90 mm

Liên tục

Loại kết hợp trục song song

15

Đặt hàng riêng

60 W

Cùng hướng với động cơ

Một pha 220 V / 50 Hz / 0,74 A / 129 W

Một pha 220 V / 60 Hz / 0,77 A / 143 W

Đơn pha 230 V / 50 Hz / 0,75 A / 132 W

Một pha 230 V / 60 Hz / 0,77 A / 144 W

Một pha 220 V / 50 Hz: 280 mN・m

Một pha 220 V / 60 Hz: 290 mN・m

Một pha 230 V / 50 Hz: 290 mN・m

Một pha 230 V / 60 Hz: 300 mN・m

50 Hz: 6-93 r/min

60 Hz: 6-106 r /min

Một pha 220 V / 50 Hz, cài đặt Tốc độ quay 90 vòng/phút: 80 mN･m

Một pha 220 V / 60 Hz, Cài đặt tốc độ quay 90 vòng/phút: 75 mN･m

Một pha 230 V / 50 Hz, Đặt tốc độ quay 90 r/ phút: 85 mN･m

Một pha 230 V / 60 Hz, đặt tốc độ quay 90 r/phút: 80 mN･m

Một pha 220 V / 50 Hz, đặt tốc độ quay 1200 vòng/phút: 490 mN ･m

Một pha 220 V / 60 Hz, đặt tốc độ quay 1450 vòng/phút: 460 mN･m

Một pha 230 V / 50 Hz, đặt tốc độ quay 1200 vòng/phút: 490 mN･m

>Một pha 230 V / 60 Hz, đặt tốc độ quay 1450 vòng/phút: 490 mN･m

Một pha 220 V / 50 Hz, đặt tốc độ quay 6 vòng/phút: 1,1 N･m

Một pha 230 V / 60 Hz, đặt Tốc độ quay 6 vòng/phút: 1,1 N･m

Một pha 220 V / 60 Hz, Đặt tốc độ quay 6 vòng/phút: 1 N･m

Một pha 230 V / 50 Hz, Đặt tốc độ quay 6 vòng/phút: 1,1 N･m

Một pha 220 V / 50 Hz, đặt tốc độ quay 80 vòng/phút: 6,6 N･ m

Một pha 230 V / 50 Hz, cài đặt tốc độ quay 80 vòng/phút: 6,6 N ･m

Một pha 220 V / 60 Hz, cài đặt tốc độ quay 96 vòng/phút: 6,2 N･m

Một pha 230 V / 60 Hz, đặt tốc độ quay 96 vòng/phút: 6,6 N･m

420×10

^-4

kg･m

²

Cài đặt kỹ thuật số bằng quay số (tốc độ có thể được đặt theo đơn vị 1 r/ min)

・Thông số: Tỷ lệ giảm, tốc độ tỷ lệ tăng, hiển thị chữ số cuối cùng cố định, cảnh báo cấm vận hành ở thời điểm ban đầu, giới hạn trên/dưới tốc độ, thời gian tăng tốc/giảm tốc, tín hiệu vận hành bên ngoài Đầu vào, Khởi tạo dữ liệu

・Giám sát: Tốc độ quay, tín hiệu đầu vào

・Khác: Khóa chỉnh sửa dữ liệu

Đầu vào bộ ghép quang　Điện trở đầu vào 2 kΩ

Đầu vào FWD, đầu vào REV　2 điểm

Khi các chức năng bảo vệ sau được kích hoạt, động cơ sẽ tự động dừng và mã cảnh báo được hiển thị trên bảng điều khiển.

Các loại cảnh báo: động cơ quá nóng, khóa động cơ, lỗi kết nối động cơ, lỗi EEPROM, hoạt động ban đầu bị cấm

Bộ bảo vệ nhiệt tích hợp (loại phục hồi tự động)

4,6 kg

0,4 kg
