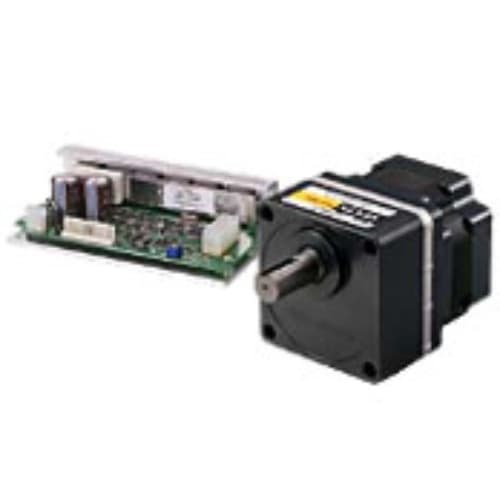

Động cơ Oriental HBL5100N-10

90mm

100W

Đầu bánh răng trục song song loại kết hợp

10

DC48V

±10%

5A

0,5N・m

0,6N・m

4,5N・m

2000r/min

30-200r/min

100×10

^-4

kg・m

²

-3%

0 tới mô-men xoắn định mức, ở 2000 vòng/phút

±2%

Điện áp nguồn ±10%, 2000 vòng/phút không tải

±2%

0°C đến 40°C, 2000 vòng/phút không tải

Nó phụ thuộc vào một trong những yếu tố sau.

1.Thiết bị cài đặt tốc độ bên trong (1)　2.Thiết bị cài đặt tốc độ bên ngoài (20kΩ1/4W) 3.Điều khiển điện áp DC (0 đến 5V DC)

Có thể bằng cách chuyển đổi chiết áp tốc độ bên trong/bên ngoài

Khi các chức năng bảo vệ sau được kích hoạt, hãy phát tín hiệu cảnh báo và dừng động cơ một cách tự nhiên. Masu.

・Bảo vệ quá tải: Khi tải vượt quá mô-men xoắn định mức tác dụng lên động cơ trong khoảng 5 giây

・Bảo vệ mất pha: Khi dây cảm biến bên trong cáp động cơ bị ngắt kết nối trong quá trình vận hành động cơ

Bảo vệ mất pha là chức năng bảo vệ động cơ khỏi bị mất kiểm soát nếu có sự bất thường trong tín hiệu phản hồi từ động cơ do ngắt kết nối cáp, v.v.

*Trong các ứng dụng mà động cơ quay từ phía tải, chẳng hạn như khi tải giảm xuống, điện áp sơ cấp biến tần của bộ điều khiển sẽ vượt quá giá trị cho phép và bộ điều khiển sẽ bị hỏng nên không thể sử dụng được.

5,5m giữa động cơ và mạch

Liên tục

4,0kg (bao gồm cả hộp số)

0,24kg
