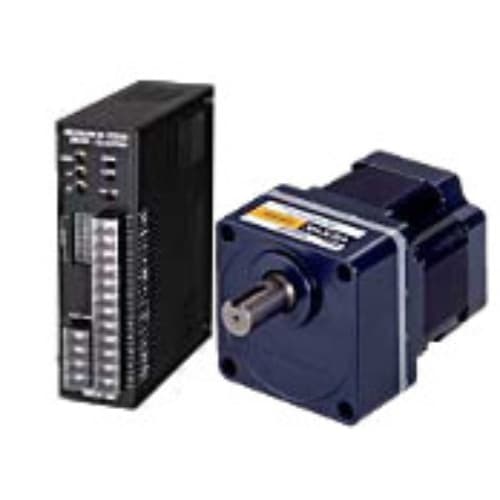

Động cơ Oriental FBL5120AW-10

90mm

120W

Bánh răng GFB đầu bánh răng trục song song

Sắt

10

Loại cáp

100-115V một pha

±10%

50/60Hz

3.0A

3,8A

0,4N･m

0,5N･m

3,6N･m

3000 vòng/phút

30 ～ 300r/min

100 ×10

^-4

kg・m

²

1,961×10

^-4

kg・m

²

-1% trở xuống:

Điều kiện 0 đến mô-men xoắn định mức, tốc độ quay định mức, điện áp định mức, nhiệt độ phòng

±1% trở xuống:

Điều kiện Điện áp định mức ±10%, tốc độ quay định mức, không tải, nhiệt độ phòng

±1% trở xuống:

Điều kiện Nhiệt độ môi trường hoạt động từ 0 đến +50°C, tốc độ quay định mức, không tải, điện áp định mức

Phụ thuộc vào một trong những điều sau đây.･Bộ thiết lập tốc độ bên trong (1 cái) ･Bộ thiết lập tốc độ bên ngoài (20kΩ, 1/4W) ･Điều khiển điện áp DC (0 đến 5V DC, 1mA trở lên)

0,5 đến 15 giây (khi được đặt thành 3000 vòng/phút)

Cài đặt chiết áp thời gian tăng tốc/giảm tốc với thiết bị

Nội bộ/Bên ngoài Có thể thực hiện bằng cách chuyển đổi chiết áp tốc độ

Tiếp theo Khi chức năng bảo vệ được kích hoạt, tín hiệu cảnh báo được phát ra và động cơ sẽ dừng tự nhiên.

・Chức năng bảo vệ quá tải: Khi tải vượt quá mô-men xoắn định mức được tác dụng lên động cơ trong khoảng 5 giây trở lên

・Chức năng bảo vệ quá nhiệt: Khi nhiệt độ của tản nhiệt bên trong trình điều khiển vượt quá khoảng 90°C

・Chức năng bảo vệ quá áp: Khi truyền tải vượt quá quán tính tải cho phép hoặc khi truyền tải nâng

・Chức năng bảo vệ thấp áp: Khi dao động điện áp nguồn thấp hơn thông số kỹ thuật (-10%)

・Bảo vệ pha mở: Khi dây cảm biến trong cáp động cơ bị ngắt kết nối trong khi động cơ đang chạy

*Dòng FBII không thể kiểm soát tốc độ của động cơ trong các ứng dụng mà trục động cơ được quay từ phía tải, chẳng hạn như trong quá trình vận hành nâng tải, bạn không thể.Ngoài ra, trong quá trình vận hành tải nâng, mạch bảo vệ sẽ tự động dừng động cơ nhằm tránh gây hư hỏng cho bộ dẫn động do điện áp sơ cấp biến tần của bộ dẫn động vượt quá giá trị cho phép.

10,5m giữa động cơ và mạch

Liên tục

4,0kg (bao gồm cả hộp số)

0,8kg
