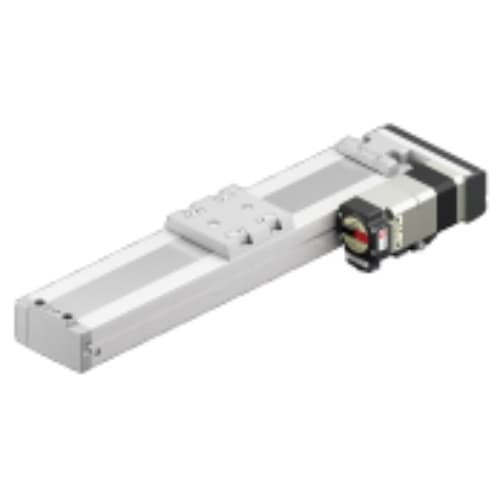

Động cơ Oriental EZS4L-D005-AZMAD-3
Điện áp nguồn: Một pha 100-115 (100-120) V, Loại trình điều khiển: Loại tích hợp chức năng định vị, Tải trọng: Ngang: ~15kg, Tải trọng: Dọc: ~7kg, Độ phân giải động cơ: 100 ~ 10000P/R, Hành trình tối thiểu (khi vận chuyển): 0,01 mm, Động cơ được trang bị: dòng αSTEP AZ, Kích thước thanh trượt: Rộng 74 mm x Cao 50 mm, Chì: 12 mm, Hành trình: 50 mm, Phanh điện từ: Có, Hướng lắp động cơ: Rẽ trái, Độ chính xác định vị lặp lại: ±0.02mm, Lực đẩy: ~70N, Lực đẩy: 100N, Tốc độ tối đa: 800mm/s, Chiều dài cáp: 3m
Một số sản phẩm tương tự:
| Động cơ Oriental EZS4L-D005-AZMAD-3 | Động cơ Oriental EZS4L-D005-AZMC | Động cơ Oriental EZS4L-D005-AZMC-1 |
| Động cơ Oriental EZS4L-D005-AZMC-2 | Động cơ Oriental EZS4L-D005-AZMC-3 | Động cơ Oriental EZS4L-D005-AZMCD |
| Động cơ Oriental EZS4L-D005-AZMCD-1 | Động cơ Oriental EZS4L-D005-AZMCD-2 | Động cơ Oriental EZS4L-D005-AZMCD-3 |
| Động cơ Oriental EZS4L-D005-AZMK | Động cơ Oriental EZS4L-D005-AZMK-1 | Động cơ Oriental EZS4L-D005-AZMK-2 |
| Động cơ Oriental EZS4L-D005-AZMK-3 | Động cơ Oriental EZS4L-D005-AZMKD | Động cơ Oriental EZS4L-D005-AZMKD-1 |
| Động cơ Oriental EZS4L-D005-AZMKD-2 | Động cơ Oriental EZS4L-D005-AZMKD-3 | Động cơ Oriental EZS4L-D010-ARAA |
| Động cơ Oriental EZS4L-D010-ARAA-1 | Động cơ Oriental EZS4L-D010-ARAA-2 | Động cơ Oriental EZS4L-D010-ARAA-3 |
| Động cơ Oriental EZS4L-D010-ARAAD | Động cơ Oriental EZS4L-D010-ARAAD-1 | Động cơ Oriental EZS4L-D010-ARAAD-2 |
| Động cơ Oriental EZS4L-D010-ARAAD-3 | Động cơ Oriental EZS4L-D010-ARAC | Động cơ Oriental EZS4L-D010-ARAC-1 |
| Động cơ Oriental EZS4L-D010-ARAC-2 | Động cơ Oriental EZS4L-D010-ARAC-3 | Động cơ Oriental EZS4L-D010-ARACD |
| Động cơ Oriental EZS4L-D010-ARACD-1 | Động cơ Oriental EZS4L-D010-ARACD-2 | Động cơ Oriental EZS4L-D010-ARACD-3 |
| Động cơ Oriental EZS4L-D010-ARAK | Động cơ Oriental EZS4L-D010-ARAK-1 | Động cơ Oriental EZS4L-D010-ARAK-2 |
| Động cơ Oriental EZS4L-D010-ARAK-3 | Động cơ Oriental EZS4L-D010-ARAKD | Động cơ Oriental EZS4L-D010-ARAKD-1 |
| Động cơ Oriental EZS4L-D010-ARAKD-2 | Động cơ Oriental EZS4L-D010-ARAKD-3 | Động cơ Oriental EZS4L-D010-ARAS |
| Động cơ Oriental EZS4L-D010-ARAS-1 | Động cơ Oriental EZS4L-D010-ARAS-2 | Động cơ Oriental EZS4L-D010-ARAS-3 |
| Động cơ Oriental EZS4L-D010-ARMA | Động cơ Oriental EZS4L-D010-ARMA-1 | Động cơ Oriental EZS4L-D010-ARMA-2 |
| Động cơ Oriental EZS4L-D010-ARMA-3 | Động cơ Oriental EZS4L-D010-ARMAD | Động cơ Oriental EZS4L-D010-ARMAD-1 |
| Động cơ Oriental EZS4L-D010-ARMAD-2 | Động cơ Oriental EZS4L-D010-ARMAD-3 | Động cơ Oriental EZS4L-D010-ARMC |
| Động cơ Oriental EZS4L-D010-ARMC-1 | Động cơ Oriental EZS4L-D010-ARMC-2 | Động cơ Oriental EZS4L-D010-ARMC-3 |
| Động cơ Oriental EZS4L-D010-ARMCD | Động cơ Oriental EZS4L-D010-ARMCD-1 | Động cơ Oriental EZS4L-D010-ARMCD-2 |
| Động cơ Oriental EZS4L-D010-ARMCD-3 | Động cơ Oriental EZS4L-D010-ARMK | Động cơ Oriental EZS4L-D010-ARMK-1 |
| Động cơ Oriental EZS4L-D010-ARMK-2 | Động cơ Oriental EZS4L-D010-ARMK-3 | Động cơ Oriental EZS4L-D010-ARMKD |
| Động cơ Oriental EZS4L-D010-ARMKD-1 | Động cơ Oriental EZS4L-D010-ARMKD-2 | Động cơ Oriental EZS4L-D010-ARMKD-3 |
| Động cơ Oriental EZS4L-D010-ARMS | Động cơ Oriental EZS4L-D010-ARMS-1 | Động cơ Oriental EZS4L-D010-ARMS-2 |
| Động cơ Oriental EZS4L-D010-ARMS-3 | Động cơ Oriental EZS4L-D010-AZAA | Động cơ Oriental EZS4L-D010-AZAA-1 |
| Động cơ Oriental EZS4L-D010-AZAA-2 | Động cơ Oriental EZS4L-D010-AZAA-3 | Động cơ Oriental EZS4L-D010-AZAAD |
| Động cơ Oriental EZS4L-D010-AZAAD-1 | Động cơ Oriental EZS4L-D010-AZAAD-2 | Động cơ Oriental EZS4L-D010-AZAAD-3 |
| Động cơ Oriental EZS4L-D010-AZAC | Động cơ Oriental EZS4L-D010-AZAC-1 | Động cơ Oriental EZS4L-D010-AZAC-2 |
| Động cơ Oriental EZS4L-D010-AZAC-3 | Động cơ Oriental EZS4L-D010-AZACD | Động cơ Oriental EZS4L-D010-AZACD-1 |
| Động cơ Oriental EZS4L-D010-AZACD-2 | Động cơ Oriental EZS4L-D010-AZACD-3 | Động cơ Oriental EZS4L-D010-AZAK |
| Động cơ Oriental EZS4L-D010-AZAK-1 | Động cơ Oriental EZS4L-D010-AZAK-2 | Động cơ Oriental EZS4L-D010-AZAK-3 |
| Động cơ Oriental EZS4L-D010-AZAKD | Động cơ Oriental EZS4L-D010-AZAKD-1 | Động cơ Oriental EZS4L-D010-AZAKD-2 |
| Động cơ Oriental EZS4L-D010-AZAKD-3 | Động cơ Oriental EZS4L-D010-AZMA | Động cơ Oriental EZS4L-D010-AZMA-1 |
|
Loại trình điều khiển
|
Chức năng định vị Loại tích hợp
|
|---|---|
|
Động cơ được lắp đặt
|
αSTEP AZ series
> |
|
Tên thành phần động cơ
|
AZM46MC
|
|
Kích thước thanh trượt
|
74mm chiều rộng x 50mm chiều cao
|
|
chì
|
12mm
|
|
Đột quỵ
|
50mm
|
|
Phanh điện từ
|
Có
|
|
Hướng lắp động cơ
|
Bọc bên trái
|
|
Phương thức truyền động
|
Vít bi
|
|
Khả năng lặp lại định vị
|
± 0,02mm
|
|
Hành trình tối thiểu (khi vận chuyển)
|
0,01 mm
|
|
Chạy song song
|
0,03mm
|
|
Khối lượng di động Ngang
|
～15kg
|
|
Khối đứng di động
|
～7kg
|
|
Lực đẩy
|
～70N
|
|
Lực ép
|
100N
|
|
Lực giữ
div> |
70N *1
|
|
Chiều dài cáp
|
3m
|
|
Momen động cho phép
|
Mp: 8,0N･m, Của tôi: 8,0N･m, Mr: 27,8N･m
|
|
Momen tĩnh cho phép
|
Mp: 51,2N･m, My: 42,5N･m, Mr: 176,0N･m
|
|
Tốc độ tối đa
|
800mm/s
|
|
Điện áp nguồn vào
|
Một pha 100-120V -15～+6%
|
|
Tần số nguồn đầu vào
|
50/60Hz
|
|
Nguồn điện đầu vào Hiện tại
|
2,7A
|
|
Nguồn điện đầu vào
|
DC24V ±5% 0,33A
|
|
Phanh điện từ điện áp nguồn đầu vào
|
DC24V ±5% *2
|
|
Điện từ dòng điện đầu vào phanh
|
0,08A trở lên
|
|
Khối lượng bộ truyền động
|
2,2kg
|
|
Khối lượng mạch
|
0,65kg
|
