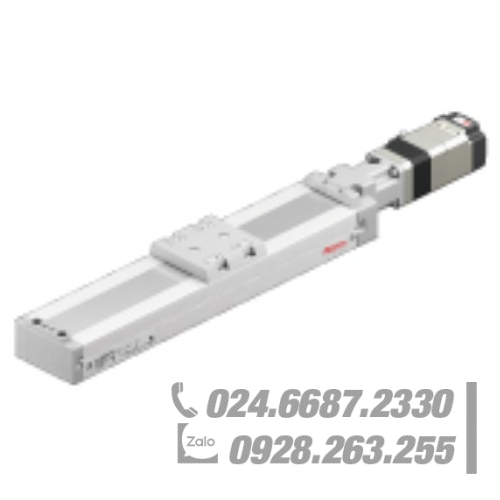

Động cơ Oriental EZS4-D070-AZMAD-1
Điện áp nguồn: Một pha 100-115 (100-120) V, Loại trình điều khiển: Loại tích hợp chức năng định vị, Tải trọng: Ngang: ~15kg, Tải trọng: Dọc: ~7kg, Độ phân giải động cơ: 100 ~ 10000P/R, Hành trình tối thiểu (khi vận chuyển): 0,01 mm, Động cơ đã lắp đặt: dòng αSTEP AZ, Kích thước thanh trượt: Chiều rộng 74 mm x Cao 50 mm, Dây dẫn: 12 mm, Hành trình: 700 mm, Phanh điện từ: Có, Hướng lắp động cơ: Thẳng, Lặp lại độ chính xác định vị: ±0.02mm, Lực đẩy: ~70N, Lực đẩy: 100N, Tốc độ tối đa: 400mm/s, Chiều dài cáp: 1m
Một số sản phẩm tương tự:
| Động cơ Oriental EZS4-D070-AZMAD-1 | Động cơ Oriental EZS4-D070-AZMAD-2 | Động cơ Oriental EZS4-D070-AZMAD-3 |
| Động cơ Oriental EZS4-D070-AZMC | Động cơ Oriental EZS4-D070-AZMC-1 | Động cơ Oriental EZS4-D070-AZMC-2 |
| Động cơ Oriental EZS4-D070-AZMC-3 | Động cơ Oriental EZS4-D070-AZMCD | Động cơ Oriental EZS4-D070-AZMCD-1 |
| Động cơ Oriental EZS4-D070-AZMCD-2 | Động cơ Oriental EZS4-D070-AZMCD-3 | Động cơ Oriental EZS4-D070-AZMK |
| Động cơ Oriental EZS4-D070-AZMK-1 | Động cơ Oriental EZS4-D070-AZMK-2 | Động cơ Oriental EZS4-D070-AZMK-3 |
| Động cơ Oriental EZS4-D070-AZMKD | Động cơ Oriental EZS4-D070-AZMKD-1 | Động cơ Oriental EZS4-D070-AZMKD-2 |
| Động cơ Oriental EZS4-D070-AZMKD-3 | Động cơ Oriental EZS4-E005-ARAA | Động cơ Oriental EZS4-E005-ARAA-1 |
| Động cơ Oriental EZS4-E005-ARAA-2 | Động cơ Oriental EZS4-E005-ARAA-3 | Động cơ Oriental EZS4-E005-ARAAD |
| Động cơ Oriental EZS4-E005-ARAAD-1 | Động cơ Oriental EZS4-E005-ARAAD-2 | Động cơ Oriental EZS4-E005-ARAAD-3 |
| Động cơ Oriental EZS4-E005-ARAC | Động cơ Oriental EZS4-E005-ARAC-1 | Động cơ Oriental EZS4-E005-ARAC-2 |
| Động cơ Oriental EZS4-E005-ARAC-3 | Động cơ Oriental EZS4-E005-ARACD | Động cơ Oriental EZS4-E005-ARACD-1 |
| Động cơ Oriental EZS4-E005-ARACD-2 | Động cơ Oriental EZS4-E005-ARACD-3 | Động cơ Oriental EZS4-E005-ARAK |
| Động cơ Oriental EZS4-E005-ARAK-1 | Động cơ Oriental EZS4-E005-ARAK-2 | Động cơ Oriental EZS4-E005-ARAK-3 |
| Động cơ Oriental EZS4-E005-ARAKD | Động cơ Oriental EZS4-E005-ARAKD-1 | Động cơ Oriental EZS4-E005-ARAKD-2 |
| Động cơ Oriental EZS4-E005-ARAKD-3 | Động cơ Oriental EZS4-E005-ARAS | Động cơ Oriental EZS4-E005-ARAS-1 |
| Động cơ Oriental EZS4-E005-ARAS-2 | Động cơ Oriental EZS4-E005-ARAS-3 | Động cơ Oriental EZS4-E005-ARMA |
| Động cơ Oriental EZS4-E005-ARMA-1 | Động cơ Oriental EZS4-E005-ARMA-2 | Động cơ Oriental EZS4-E005-ARMA-3 |
| Động cơ Oriental EZS4-E005-ARMAD | Động cơ Oriental EZS4-E005-ARMAD-1 | Động cơ Oriental EZS4-E005-ARMAD-2 |
| Động cơ Oriental EZS4-E005-ARMAD-3 | Động cơ Oriental EZS4-E005-ARMC | Động cơ Oriental EZS4-E005-ARMC-1 |
| Động cơ Oriental EZS4-E005-ARMC-2 | Động cơ Oriental EZS4-E005-ARMC-3 | Động cơ Oriental EZS4-E005-ARMCD |
| Động cơ Oriental EZS4-E005-ARMCD-1 | Động cơ Oriental EZS4-E005-ARMCD-2 | Động cơ Oriental EZS4-E005-ARMCD-3 |
| Động cơ Oriental EZS4-E005-ARMK | Động cơ Oriental EZS4-E005-ARMK-1 | Động cơ Oriental EZS4-E005-ARMK-2 |
| Động cơ Oriental EZS4-E005-ARMK-3 | Động cơ Oriental EZS4-E005-ARMKD | Động cơ Oriental EZS4-E005-ARMKD-1 |
| Động cơ Oriental EZS4-E005-ARMKD-2 | Động cơ Oriental EZS4-E005-ARMKD-3 | Động cơ Oriental EZS4-E005-ARMS |
| Động cơ Oriental EZS4-E005-ARMS-1 | Động cơ Oriental EZS4-E005-ARMS-2 | Động cơ Oriental EZS4-E005-ARMS-3 |
| Động cơ Oriental EZS4-E005-AZAA | Động cơ Oriental EZS4-E005-AZAA-1 | Động cơ Oriental EZS4-E005-AZAA-2 |
| Động cơ Oriental EZS4-E005-AZAA-3 | Động cơ Oriental EZS4-E005-AZAAD | Động cơ Oriental EZS4-E005-AZAAD-1 |
| Động cơ Oriental EZS4-E005-AZAAD-2 | Động cơ Oriental EZS4-E005-AZAAD-3 | Động cơ Oriental EZS4-E005-AZAC |
| Động cơ Oriental EZS4-E005-AZAC-1 | Động cơ Oriental EZS4-E005-AZAC-2 | Động cơ Oriental EZS4-E005-AZAC-3 |
| Động cơ Oriental EZS4-E005-AZACD | Động cơ Oriental EZS4-E005-AZACD-1 | Động cơ Oriental EZS4-E005-AZACD-2 |
| Động cơ Oriental EZS4-E005-AZACD-3 | Động cơ Oriental EZS4-E005-AZAK | Động cơ Oriental EZS4-E005-AZAK-1 |
| Động cơ Oriental EZS4-E005-AZAK-2 | Động cơ Oriental EZS4-E005-AZAK-3 | Động cơ Oriental EZS4-E005-AZAKD |
| Động cơ Oriental EZS4-E005-AZAKD-1 | Động cơ Oriental EZS4-E005-AZAKD-2 | Động cơ Oriental EZS4-E005-AZAKD-3 |
|
Loại trình điều khiển
|
Chức năng định vị Loại tích hợp
|
|---|---|
|
Động cơ được lắp đặt
|
αSTEP AZ series
> |
|
Tên thành phần động cơ
|
AZM46MC
|
|
Kích thước thanh trượt
|
74mm chiều rộng x 50mm chiều cao
|
|
chì
|
12mm
|
|
Đột quỵ
|
700mm
|
|
Phanh điện từ
|
Có
|
|
Hướng lắp động cơ
|
Thẳng
|
|
Hệ thống truyền động
|
Vít bi
|
|
Độ lặp lại định vị
|
±0,02 mm
|
|
Hành trình tối thiểu (khi vận chuyển)
|
0,01mm
|
|
Chạy song song
|
0,03mm
|
|
Khối lượng di động Ngang
|
～15kg
|
|
Khối đứng di động
|
～7kg
|
|
Lực đẩy
|
～70N
|
|
Lực ép
|
100N
|
|
Lực giữ
> |
70N *1
|
|
Chiều dài cáp
|
1m
|
|
Momen động cho phép
|
Mp: 8.0N･m, My: 8.0N･m, Mr: 27.8N･m
|
|
Momen tĩnh cho phép
|
Mp: 51,2 N･m, My: 42,5 N･m, Mr: 176,0 N･m
|
|
Tốc độ tối đa
|
400mm/s
|
|
Điện áp đầu vào
|
Một pha 100-120V -15～+6%
|
|
Tần số nguồn đầu vào
|
50/60Hz
|
|
Dòng điện đầu vào
|
2,7A
|
|
Nguồn điện đầu vào
|
DC24V ±5% 0,33A
|
|
Bộ hãm điện từ điện áp đầu vào
|
DC24V ±5% *2
|
|
Phanh điện từ dòng điện đầu vào nguồn điện
|
0,08A trở lên
|
|
Khối lượng bộ truyền động
|
5,1kg
|
|
Trọng lượng mạch
|
0,65kg
|
