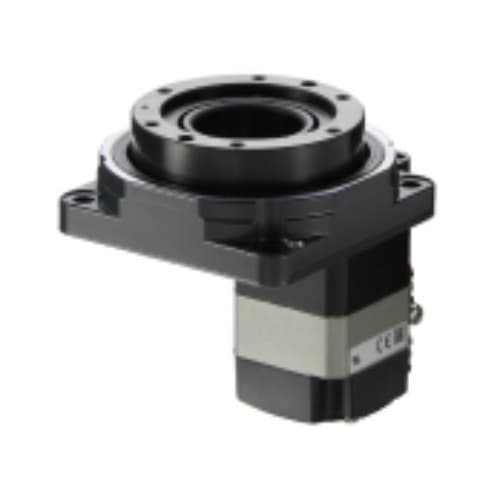

Động cơ Oriental DG85R-AZAC-1
Điện áp nguồn: Một pha/3 pha 200-240V, Loại trình điều khiển: Loại đầu vào xung, Động cơ được trang bị: dòng αSTEP AZ, Kích thước góc lắp: 85mm, Hướng tháo cáp: Hướng xuống, Loại vòng bi đỡ bàn đầu ra: Con lăn chéo ổ trục, Phanh điện từ: Không có, Độ lặp lại định vị: ±15 (± 0,004°) arcsec, Phản ứng ngược: -arcmin, Chuyển động bị mất: 2 (0,033°) arcmin, Độ chính xác truyền góc: 4 (0,067°) arcmin, Độ phân giải động cơ (tại thời điểm đó) của lô hàng): 2000P/R, Hành trình tối thiểu của bảng đầu ra (khi vận chuyển): 0,01deg/STEP, Chiều dài cáp: 1m, Mô-men xoắn cho phép: 4,5N･m, Tốc độ quay tối đa: 1200deg/s, Tỷ lệ giảm: 18
Một số sản phẩm tương tự:
| Động cơ Oriental DG85R-AZAC-1 | Động cơ Oriental DG85R-AZAC-2 | Động cơ Oriental DG85R-AZAC-3 |
| Động cơ Oriental DG85R-AZACD | Động cơ Oriental DG85R-AZACD-1 | Động cơ Oriental DG85R-AZACD-2 |
| Động cơ Oriental DG85R-AZACD-3 | Động cơ Oriental DG85R-AZMA | Động cơ Oriental DG85R-AZMA-1 |
| Động cơ Oriental DG85R-AZMA-2 | Động cơ Oriental DG85R-AZMA-3 | Động cơ Oriental DG85R-AZMAD |
| Động cơ Oriental DG85R-AZMAD-1 | Động cơ Oriental DG85R-AZMAD-2 | Động cơ Oriental DG85R-AZMAD-3 |
| Động cơ Oriental DG85R-AZMC | Động cơ Oriental DG85R-AZMC-1 | Động cơ Oriental DG85R-AZMC-2 |
| Động cơ Oriental DG85R-AZMC-3 | Động cơ Oriental DG85R-AZMCD | Động cơ Oriental DG85R-AZMCD-1 |
| Động cơ Oriental DG85R-AZMCD-2 | Động cơ Oriental DG85R-AZMCD-3 |
|
Loại trình điều khiển
|
Tàu xung Loại đầu vào
|
|---|---|
|
Động cơ đã lắp đặt
|
αSTEP AZ series
|
|
Hướng động cơ
|
Hướng dọc động cơ
|
|
Hướng thoát cáp
|
Đi xuống
|
|
Hình dạng động cơ
|
Tiêu chuẩn
|
|
Loại vòng bi đỡ bàn đầu ra
|
Vòng bi con lăn chéo
|
|
Phanh điện từ
|
Không có
|
|
Độ chính xác định vị lặp lại
|
±15arcsec (±0,004°)
|
|
Phản ứng dữ dội
|
-
|
|
Mất chuyển động
|
2arcmin (0,033°)
|
|
Độ chính xác truyền góc
|
4arcmin (0,067°)
|
|
Chuyển động tối thiểu của bảng đầu ra
|
0,01deg/STEP
|
|
Chiều dài cáp
|
1m
|
|
Giữ mô-men xoắn ở trạng thái dừng Khi được cấp điện
|
2,7N･ m
|
|
Mô-men xoắn cho phép
|
4,5N･m
|
|
Tốc độ quay tối đa
|
1200deg/s (200r/min)
|
|
Momen quán tính J
|
21120×10
-7 kg･m 2 |
|
Tỷ lệ giảm
|
18
|
|
Tải trọng trục cho phép
|
500N
|
|
Thời điểm cho phép
|
10N･m
|
|
Độ lệch bề mặt bàn đầu ra
|
0,015mm
|
|
Độ đảo hướng tâm bên ngoài trong bảng đầu ra
|
0,015mm
|
|
Tính song song của bảng đầu ra
|
0,030mm
|
|
Xếp hạng bảo vệ bộ truyền động
|
IP40
|
|
Điện áp nguồn vào
|
Một pha/ba pha 200-240V -15～+6%
|
|
Tần số nguồn đầu vào
|
50/60Hz
|
|
Dòng điện đầu vào
|
Một pha 200-240V: 1.7A/Ba pha 200-240V: 1.0A
|
|
Nguồn điện đầu vào công suất điều khiển
|
DC24V±5% 0,25A
|
|
Khối lượng bộ truyền động
|
1,1kg
|
|
Trọng lượng mạch
|
0,65kg
|
