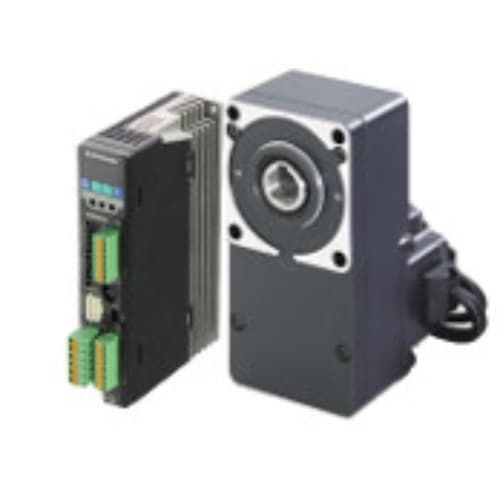

Động cơ Oriental BXS5120A-100FR

90 mm

120 W

Đầu bánh răng trục rỗng loại kết hợp

100

Không có

Không có

Một pha 100-120 V

-15 đến +10 %

50/60 Hz

±5 %

3,7 A

9.8 A

0,4 N・m

0,8 N・m

34 N・m (0,02-30 vòng/phút)

25,5 N・m (40 vòng/phút)

3000 r/min

0,02-40 vòng/phút

12000×10

^-4

kg・m

²

2500×10

^-4

kg・m

²

0,63×10

^-4

kg・m

²

±0,05 % hoặc ít hơn: Điều kiện 0 đến Mô-men xoắn định mức, tốc độ định mức, điện áp định mức, nhiệt độ bình thường

±0,05 % trở xuống: Điều kiện Điện áp định mức -15 đến +10 %, tốc độ định mức, không tải, nhiệt độ bình thường

±0,05% trở xuống: Điều kiện Nhiệt độ môi trường hoạt động 0 đến +50°C , tốc độ quay định mức, không tải, Điện áp định mức (ở cài đặt kỹ thuật số)

±0,5% trở xuống: Điều kiện: Nhiệt độ môi trường hoạt động 0 đến +50°C, tốc độ quay định mức, không tải, điện áp định mức (ở cài đặt analog)

Đặt bằng một trong các cách sau phương pháp.

・Bảng điều khiển ・MEXE02 ・OPX-2A (được bán riêng)

0,000 đến 30,00 giây (tốc độ định mức, không tải)

Tắt đầu ra ALM và dừng động cơ khi các chức năng bảo vệ sau được kích hoạt.

Đồng thời, mã cảnh báo sẽ được hiển thị trên bảng điều khiển.

Độ lệch vị trí quá mức, quá dòng, quá điện áp, lỗi cảm biến, lỗi đầu ra mạch chính, thấp áp, quá tải, quá tốc độ, lỗi EEPROM, lỗi cảm biến lúc đầu, hoạt động bị cấm ngay từ đầu, quá nhiệt điện trở tái tạo, quá mức phần mềm, lỗi dữ liệu vận hành

Giữa động cơ và bộ điều khiển 30,6 m ( khi sử dụng cáp kết nối thiết bị ngoại vi)

Liên tục

3,8 kg (hộp số)

0,8 kg
