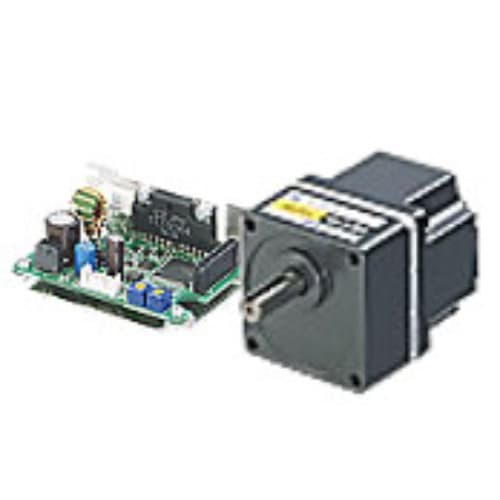

Động cơ Oriental BLH230K-10

60mm

30W

Đầu bánh răng trục song song loại kết hợp

10

DC24V

±10%

2.1A

3,7A

0,12N･m

0,15N･m ※

1,1N･m (10-250r/phút)

0,54N･m (300r/phút)

2500r/min

10~300r/min

50×10

^-4

kg・m

²

6,2×10

^-4

kg・m

²

0,087×10

^-4

kg・m

²

±0,5% trở xuống:

Điều kiện 0 đến Mô-men xoắn định mức, Tốc độ định mức, Điện áp định mức, Nhiệt độ bình thường

±0,5% trở xuống:

Điều kiện Điện áp định mức ±10%, tốc độ định mức, không tải, nhiệt độ bình thường

±0,5% hoặc ít hơn :

Điều kiện Nhiệt độ môi trường xung quanh 0 đến +50 °C, tốc độ quay định mức, không tải, điện áp định mức

Phụ thuộc vào một trong các yếu tố sau:

・Cài đặt bằng thiết bị cài đặt tốc độ bên trong

・Cài đặt bằng thiết bị cài đặt tốc độ bên ngoài

・Cài đặt bằng điện áp DC bên ngoài: 0 đến 5 V DC, 1 mA trở lên (trở kháng đầu vào 47 kΩ)

0,5 đến 10 giây: 2500r/phút không- cài đặt tải (tuy nhiên, có thể thay đổi tùy thuộc vào kích thước của tải.)

Cài đặt chung cho chiết áp thời gian tăng tốc/thời gian giảm tốc

Hai tốc độ

Tốc độ thứ nhất bằng bộ điều chỉnh tốc độ bên trong (1 cái) và tốc độ thứ nhất bằng bộ điều chỉnh tốc độ bên ngoài, hoặc điện áp DC bên ngoài (DC0-5V)

Bảo vệ tiếp theo Khi chức năng hoạt động, động cơ sẽ dừng tự nhiên và tắt đầu ra cảnh báo.

Đèn LED cảnh báo của người lái nhấp nháy số lần trong ngoặc đơn.

・ Chức năng bảo vệ quá tải (2 lần): Khi tải vượt quá mô-men xoắn định mức tác dụng lên động cơ trong 5 giây hoặc lâu hơn

・ Lỗi cảm biến động cơ (3 lần): Khi dây cảm biến trong cáp động cơ bị đứt ngắt kết nối

- Chức năng bảo vệ quá áp (4 lần): Khi điện áp cấp vào bộ điều khiển vượt quá 24 VDC khoảng 15% trở lên, khi tải được hạ xuống hoặc khi tải vượt quá quán tính tải cho phép được điều khiển

- Chức năng Bảo vệ thấp áp (5 lần): Khi điện áp cấp vào trình điều khiển giảm xuống dưới DC24V khoảng 25% trở lên

Giữa động cơ và bộ điều khiển 2m (khi sử dụng cáp kết nối tùy chọn)

Liên tục

1,0kg

0,1kg
