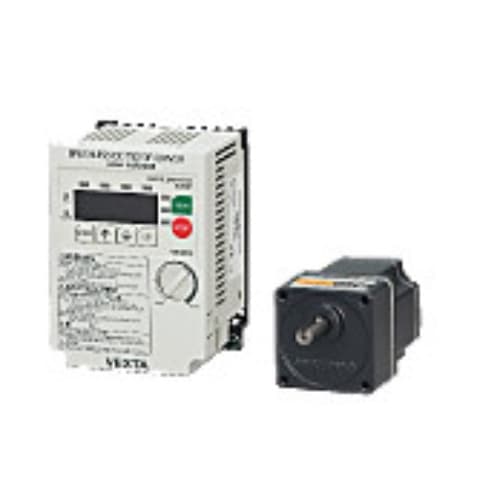

Động cơ Oriental BLF230A-10

60mm

30W

Đầu bánh răng trục song song loại kết hợp

10

Không có

Một pha 100-120V

±10%

50/60Hz

±5%

1,3A

3.0A

0,1N・m

0,2N・m *1

0,90N･m (8-300r/phút)

0,68N･m (400r/phút)

3000r/min

8-400r/min

50×10

^-4

kg・m

²

6,2×10

^-4

kg・m

²

0,087×10

^-4

kg・m

²

±0,2% trở xuống: Điều kiện từ 0 đến định mức mô-men xoắn, định mức Tốc độ quay, điện áp định mức, nhiệt độ phòng *2

±0,2% trở xuống: Điều kiện: Điện áp định mức ±10%, tốc độ quay định mức, không tải, nhiệt độ phòng *2

±0,2% trở xuống: Điều kiện 0 đến +50°C, tốc độ quay định mức, không tải, điện áp định mức *2

Bằng một trong những cách sau:

・Cài đặt bằng thiết bị cài đặt tốc độ bên trong

・Cài đặt bằng toán tử kỹ thuật số: dữ liệu tốc độ tối đa 8

・Cài đặt bằng thiết bị cài đặt tốc độ bên ngoài: PAVR-20KZ tùy chọn (20kΩ, 1/4W)

・Bên ngoài Cài đặt theo điện áp DC: Chuyển mạch DC0-5V hoặc DC0-10V

0,2 đến 15 giây (cài đặt mặc định tại nhà máy: 0,5 giây) Cài đặt kỹ thuật số lên tới 8 tốc độ dữ liệu

Khi các chức năng bảo vệ sau được kích hoạt, tín hiệu cảnh báo sẽ phát ra và động cơ sẽ dừng tự nhiên.(Dừng tức thời đối với các lỗi bên ngoài)

・Chức năng bảo vệ quá tải: Khi tải vượt quá mô-men xoắn định mức tác dụng lên động cơ trong khoảng 5 giây trở lên

・Chức năng bảo vệ quá áp: Điện áp cấp cho trình điều khiển AC120V hoặc AC240V là khoảng 20%. Khi vượt quá

Khi tải vượt quá quán tính tải cho phép

・Chức năng bảo vệ thấp áp: Khi điện áp cấp vào trình điều khiển giảm xuống dưới AC100V hoặc AC200V khoảng 40% trở lên

・Lỗi cảm biến động cơ: Khi có sự bất thường về tín hiệu từ động cơ do kết nối kém hoặc ngắt kết nối cáp tín hiệu

・Chức năng bảo vệ quá tốc độ: Khi tốc độ quay của trục động cơ vượt quá khoảng 4800 vòng/phút

>・Chức năng bảo vệ quá dòng: Khi dòng điện quá mức chạy bên trong trình điều khiển do lỗi chạm đất, v.v.

・Lỗi bất thường của CPU, bất thường EEPROM, bất thường bên ngoài, lỗi vận hành

20,4m giữa động cơ và trình điều khiển (khi sử dụng cáp kết nối chuyên dụng)

Liên tục

1,1kg (bao gồm hộp số)

0,9kg
