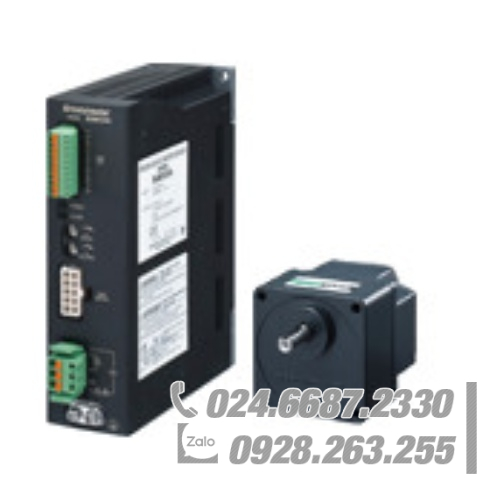

Động cơ Oriental BLB210A-100S

60mm

10W

Đầu bánh răng trục song song loại kết hợp

100

Không có

Một pha 100-120V

±10%

50/60Hz

±5%

0,7A

1,2A

0,05N・m

0,06N・m ※

3N・m(1～20r/min)

2000r/min

1~24r/min

155×10

^-4

kg・m

²

0,069×10

^-4

kg・m

²

±1,0% hoặc ít hơn: Điều kiện 0 đến mô-men xoắn định mức, tốc độ định mức, điện áp định mức, nhiệt độ bình thường

±1,0% trở xuống: Điều kiện Điện áp định mức ±10%, tốc độ quay định mức, không tải, nhiệt độ phòng

±1,0% trở xuống: Điều kiện Nhiệt độ môi trường hoạt động 0 đến +50° C, tốc độ quay định mức, không tải, Điện áp định mức

Bằng phương pháp sau Đặt tốc độ.

・Cài đặt bằng thiết bị cài đặt tốc độ bên trong

・Cài đặt bằng thiết bị cài đặt tốc độ bên ngoài Tùy chọn (bán riêng): PAVR-20KZ (20 kΩ, 1/4 W)

・ Cài đặt bằng điện áp DC bên ngoài: 0 đến 5 V DC, 1 mA Kết thúc

0,5 đến 15 giây : Thời gian từ khi dừng đến tốc độ định mức

Khi các chức năng bảo vệ sau được kích hoạt, động cơ sẽ dừng tự nhiên và tắt đầu ra cảnh báo.

Đèn LED cảnh báo của người lái nhấp nháy số lần trong ( ).

・Chức năng bảo vệ quá tải (2 lần): Khi tải vượt quá mô-men xoắn định mức tác dụng lên động cơ trong khoảng 5 giây trở lên

・Lỗi cảm biến (3 lần): Đường tín hiệu cảm biến của động cơ bị ngắt kết nối trong quá trình vận hành hoặc khi đầu nối động cơ bị ngắt kết nối

Khi có sự bất thường trong tín hiệu từ động cơ

・Lỗi cảm biến ban đầu (3 lần): Trước khi bật nguồn điện chính, đường tín hiệu cảm biến của động cơ bị ngắt kết nối. , hoặc khi có sự bất thường trong tín hiệu từ động cơ do ngắt kết nối đầu nối động cơ

・Chức năng bảo vệ quá áp (4 lần): Khi điện áp nguồn chính vượt quá khoảng 20% ​​định mức Khi truyền tải vượt quá quán tính tải cho phép hoặc khi truyền tải vượt quá quán tính tải cho phép

・Chức năng bảo vệ thấp áp (5 lần): Khi điện áp của nguồn điện chính giảm xuống dưới mức định mức khoảng 40% trở lên

・Chức năng bảo vệ quá tốc độ (6 lần): Khi tốc độ quay của trục đầu ra động cơ vượt quá 3500 vòng/phút

・Chức năng bảo vệ quá dòng (7 lần): Khi dòng điện quá mức chạy vào trình điều khiển

* Hoạt động giảm tải Không thể điều khiển tốc độ động cơ trong các ứng dụng mà phía tải được chuyển sang phía động cơ, như trong .

Nếu bạn lái tải vượt quá giá trị quán tính tải cho phép hoặc nếu bạn đang lái tải nâng, chức năng bảo vệ quá áp sẽ tự động dừng động cơ.

10,5m giữa động cơ và trình điều khiển

Liên tục

0,9kg (bao gồm hộp số)

0,6kg
