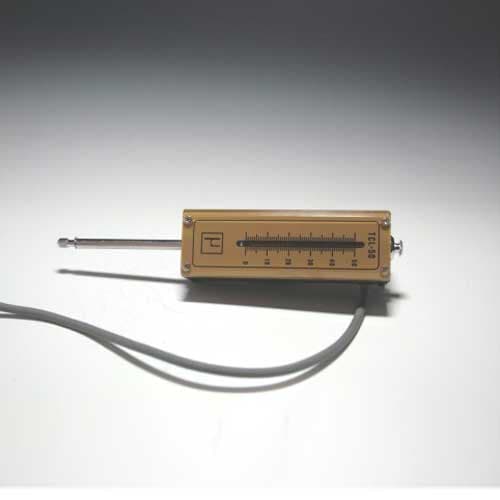

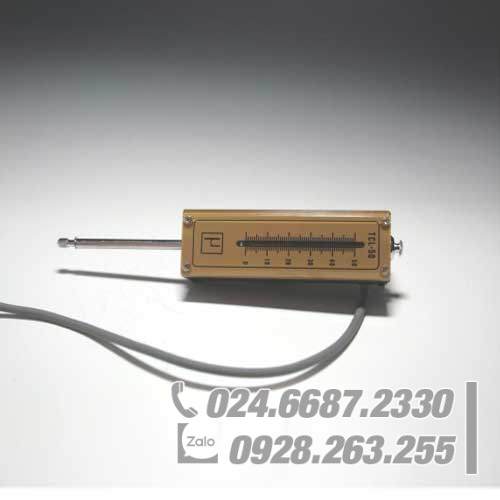

Cảm biến chuyển vị SHOWA TCLA-50A,B

Model ............ Công suất ............ A ............ B .......... .. C ............ D ............ E ............ F ........ .... G ............ H ............ J ............ K ...... ...... Lực phản lực(N): điểm đầu/điểm cuối ............ Trọng lượng

TCLA-30A ............ 30mm ............ 46,7 ............ 76 ........ .... 129.4 ............ 32 ............ 27 ............ 27 ...... ...... 35 ............ - ............ 6 ............ 5 .... ........ 1.8/3.5 ............ 250g

TCLA-50A,B ............ 50mm ............ 66.7 ............ 96 ...... ...... 169,4 ............ 32 ............ 27 ............ 27 .... .......... 40 ............ - ............ 6 ............ 5 .. .......... 1.9/3.5 .......... 280g

TCLA-100A,B ............ 100mm ............ 116.7 ............ 153 ...... ...... 276.4 ............ 32 ............ 27 ............ 27 .... ............ 70 ............ - ............ 6 ............ 5 .. .......... 1.9/3.2 .......... 330g

TCLA-200A ............ 200mm ............ 235.5 ............ 266 ........ .... 510 ............ 41 ............ 30 ............ 28 ...... ...... 80 ............ 120 ............ 6 ............ 6 .... ........ 3,5/8,0 ............ 630g

TCLA-300A ............ 300mm ............ 364 ............ 411 ........ .... 814 ............ 70 ............ 45 ............ 46 ...... ...... 75 ............ 254 ............ 10 ............ 10 .... ........ 9,5/13,0 ............ 2,5kg

* Trọng lượng ghi trong các bảng của bảng dữ liệu này không bao gồm trọng lượng của cáp.

Đầu ra định mức ............ 1,5mV/V1% A-Series

............ 10010-6strain / mmB-Series

Phi tuyến tính ............ 0,2%RO

Độ trễ ............ 0,2%RO

Độ lặp lại ............ 0,1%RO

Điện áp kích thích ............ 10V(hoặc ít hơn)

Điện áp kích thích an toàn ............ 12V

Điện trở đầu vào ............ 350

Điện trở đầu ra ............ 350

Phạm vi nhiệt độ được bù ............ 0 đến 50

Phạm vi nhiệt độ an toàn ............ 0 đến 60

Hiệu ứng nhiệt độ ở mức 0............ 0,02%RO/

Cáp ............ Cáp có vỏ bọc 4mm-4 dây, chiều dài : 0,3

............ Cáp có vỏ bọc 6mm-4wire, chiều dài : 0,3

Đầu nối kèm theo ............ Jack / PRC03-32A10-7F

Nhận xét:

Không có cáp chuyển tiếp nào được cung cấp trong máy dò dịch chuyển này. Sử dụng bất kỳ cáp chuyển tiếp nào (tuy nhiên với đầu nối của Tiêu chuẩn NDIS) mà bạn đã sở hữu hoặc mua riêng từ chúng tôi cáp chuyển tiếp được đề xuất chỉ định Mã bộ phận.
