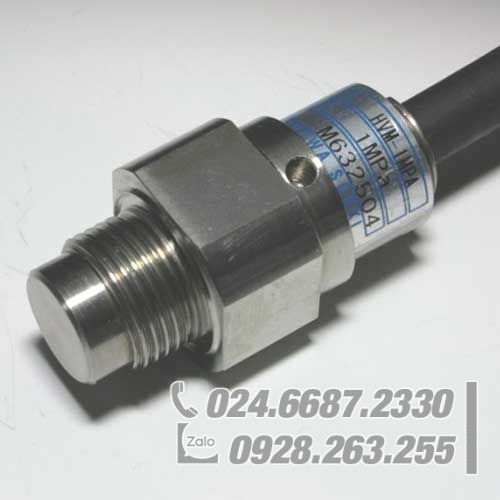

Cảm biến áp suất SHOWA HVM-20MPA

Model ............ Công suất .......... Tần số ............ Trọng lượng

HVM-1MPA .......... 1MPa(10,20kgf/cm2) ............ 36kHz ............ 80g

HVM-2MPA .......... 2MPa(20,39kgf/cm2) ............ 43kHz ............ 80g

HVM-5MPA .......... 5MPa(50,99kgf/cm2) ............ 62kHz ............ 80g

HVM-10MPA .......... 10MPa(102.0kgf/cm2) ............ 84kHz ............ 80g

HVM-20MPA ............ 20MPa(203.9kgf/cm2) .......... 120kHz ............ 80g

HVM-50MPA ............ 50MPa(509,9kgf/cm2) ............ 180kHz ............ 80g

* Trọng lượng ghi trong các bảng của bảng dữ liệu này không bao gồm trọng lượng của cáp rơle.

* Các giá trị bằng số của tần số riêng ghi trong bảng số liệu này là giá trị tính toán của chất đàn hồi đơn độc lập. Phản ứng áp suất phụ thuộc vào đặc điểm của môi trường áp suất, v.v.

Quá tải an toàn ............ 120%RC

Đầu ra định mức ............ 1,0mV/V20% (1MPa)

............ 1,5mV/V20% (2MPa50MPa)

Phi tuyến tính ............ 0,5% RO

Độ trễ ............ 0,5% RO

Độ lặp lại ............ 0,3%RO

Điện áp kích thích ............ 4V(hoặc ít hơn)

Điện áp kích thích an toàn ............ 6V

Điện trở đầu vào ............ 350

Điện trở đầu ra ............ 350

Phạm vi nhiệt độ được bù ............ -10 đến 60

Phạm vi nhiệt độ an toàn ............ -20 đến 80

Hiệu ứng nhiệt độ ở mức 0............ 0,08%RO/

Nhiệt độ. Hiệu ứng trên đầu ra............ 0,05%/

Cáp ............ Cáp có vỏ bọc 6 mm-4 dây, chiều dài : 0,3

Đầu nối ............ Giắc cắm/PRC03-32A10-7F

Cáp kèm theo ............ LA-5
