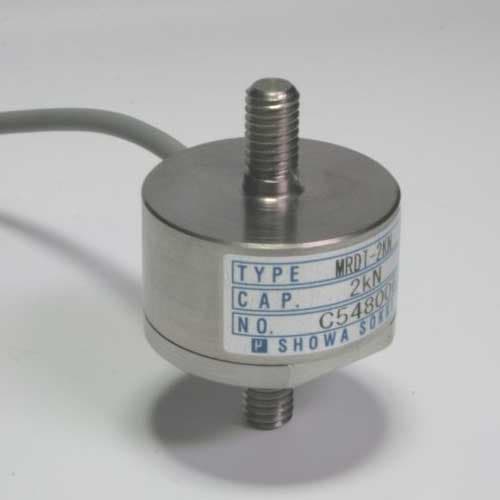

Cảm biến lực Load Cell SHOWA MRDT-2KN

*1 Bề mặt "H" không được có bất kỳ tiếp xúc cơ học nào với các vật thể khác,

nói cách khác, bề mặt "H" phải có khoảng cách từ 0,5 đến 1 mm so với vật thể khác nếu có.

Model ............ Công suất ............ A ............ B .......... .. C ............ D ............ E ............ F ........ .... G ............ Tần số .......... Trọng lượng

MRDT-50N ............ 50N ............ 24 ............ 15 ........ .... 10 ............ 7 ............ M3*0.5 ............ 2.0 .... ............ 2.4 ............ 17kHz ............ 11

MRDT-100N ............ 100N ............ 31 ............ 20 ........ .... 15 ............ 8 ............ 4*0,7 ............ 25 .... ............ 3 ............ 21kHz ............ 30g

MRDT-200N ............ 200N ............ 31 ............ 20 ........ .... 15 ............ 8 ............ M4*0.7 ............ 25 .... ............ 3 ............ 35kHz ............ 30g

MRDT-500N ............ 500N ............ 31 ............ 20 ........ .... 15 ............ 8 ............ M4*0.7 ............ 25 .... ............ 3 ............ 21kHz ............ 30g

MRDT-1KN ............ 1kN ............ 31 ............ 20 ........ .... 15 ............ 8 ............ M4*0.7 ............ 25 .... ............ 3 ............ 25kHz ............ 30g

MRDT-2KN ............ 2kN ............ 41 ............ 28 ........ .... 17 ............ 12 ............ M6*1 ............ 33 .... ............ 3 ............ 41kHz ............ 74g

* Trọng lượng nêu trong thông số kỹ thuật không bao gồm trọng lượng của cáp.

Quá tải an toàn ............ 120%RC

Đầu ra định mức ............ 1mV/V20%

Phi tuyến tính ............ 1%RO

Độ trễ ............ 1%RO

Độ lặp lại ............ 0,5% RO

Điện áp kích thích ............ 4V (hoặc ít hơn)

Điện áp kích thích an toàn ............ 6V

Điện trở đầu vào ............ 390

Điện trở đầu ra ............ 390

Phạm vi nhiệt độ được bù ............ 0 đến 60

Phạm vi nhiệt độ an toàn ............ -10 đến 60

Hiệu ứng nhiệt độ ở mức 0............ 0,2%RO/

Nhiệt độ. Hiệu ứng trên đầu ra............ 0,1%/

Cáp ............ Cáp có vỏ bọc 2 mm-4 dây, chiều dài: 310N đến 50N

............ Cáp có vỏ bọc 2.4mm-4wire, chiều dài: 3100N đến 2kN

*RE: Cáp

Một loại cáp được bọc thép quấn bên cực kỳ mỏng có khả năng uốn cong tuyệt vời được sử dụng trong mẫu cảm biến tải trọng này. Để loại cáp cực mỏng này không gặp tai nạn bị đứt trong quá trình vận hành, chúng tôi khuyên bạn nên kết nối cáp mỏng này với cáp robot thông qua các đầu nối rơle nếu cảm biến tải trọng được lắp đặt ở các vị trí dao động.

Mặc dù chiều dài tiêu chuẩn của cáp kéo ra từ cảm biến tải trọng được xác định là 3 M, nhưng chúng tôi thấy không có ảnh hưởng cụ thể nào ngay cả khi các cảm biến tải trọng được sử dụng với cáp kéo ra có độ dài khác nhau.
