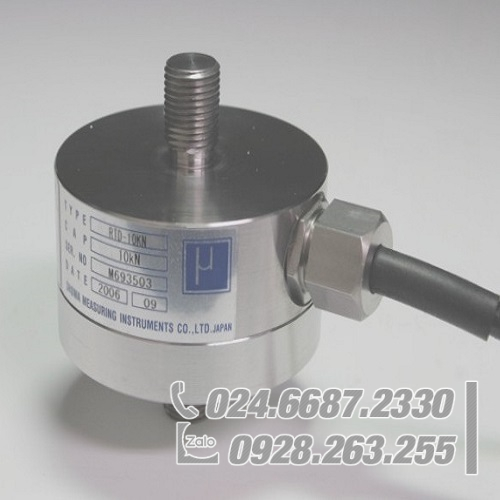

Cảm biến lực Load Cell SHOWA RTD-5KN

Model ............ Công suất .......... Tần số ............ Trọng lượng

RTD-500N ............ 500N ............ 3,6kHz ............ 1,0kg

RTD-1KN ............ 1kN ............ 5,4kHz ............ 1,0kg

RTD-2KN ............ 2kN ............ 7,8kHz ............ 1,0kg

RTD-5KN ............ 5kN ............ 13kHz ............ 1,0kg

RTD-10KN ............ 10kN ............ 16kHz ............ 1,1kg

RTD-20KN ............ 20kN ............ 23kHz ............ 1,1kg

* Số vít kẹp bộ chuyển đổi (1) là 8 vít có công suất định mức 10kN và 20kN.

* Mẫu cảm biến tải trọng này phải được gắn trên một vị trí dự kiến ​​sao cho các đồ gá lắp của nó không bao giờ tiếp xúc với bề mặt "A".

Lưu ý rằng khoảng cách khuyến nghị giữa đồ gá lắp và bề mặt “A” sẽ là 0,5 đến 1 mm.

* Trọng lượng nêu trong danh sách trên không bao gồm trọng lượng của cáp.

Quá tải an toàn ............ 150%RC(500N10kN)

............ 120%RC(20kN)

Đầu ra định mức ............ 2mV/V1%

Phi tuyến tính ............ 0,15%RO

Độ trễ ............ 0,15%RO

Độ lặp lại ............ 0,1%RO

Điện áp kích thích ............ 12V (hoặc ít hơn)

Điện áp kích thích an toàn ............ 20V

Điện trở đầu vào ............ 420

Điện trở đầu ra ............ 350

Phạm vi nhiệt độ được bù ............ -10 đến 60

Phạm vi nhiệt độ an toàn ............ -30 đến 80

Hiệu ứng nhiệt độ ở mức 0............ 0,01%RO/

Nhiệt độ. Hiệu ứng trên đầu ra............ 0,01%/

Cáp ............ Cáp có vỏ bọc 6 mm-4 dây, chiều dài : 5m
