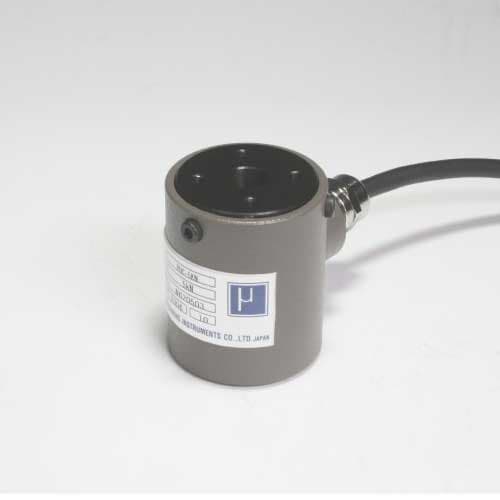

Cảm biến lực Load Cell SHOWA PHC-100KN
- Kích thước nhỏ. Trọng lượng nhẹ. Để kiểm soát tải trong máy ép điện và thủy lực.
- Được cung cấp để lắp đặt với mặt bích trên và dưới. Dễ dàng lắp đặt trên máy ép đã vào đúng vị trí và đang vận hành.
- Có thể thực hiện phép đo đặc biệt bằng cách sử dụng không gian rỗng nhờ cấu trúc lỗ trung tâm của nó.
- Sử dụng cáp chịu dầu và linh hoạt.
Model ............ Công suất ............ A ............ B .......... .. C ............ D ............ E ............ F ........ .... G ............ Tần số .......... Trọng lượng
PHC-5KN ............ 5kN ............ 40 ............ 35 ........ .... 50 ............ 1 ............ 24 ............ 10 ...... ...... 2-4-M4,8 sâu .......... 8,7kHz ............ 0,3kg
PHC-10KN ............ 10kN ............ 62 ............ 55 ........ .... 70 ............ 2 ............ 44 ............ 18 ...... ...... 2-4-M5,8 sâu ............ 5,4kHz ............ 0,95kg
PHC-20KN ............ 20kN ............ 62 ............ 55 ........ .... 70 ............ 2 ............ 44 ............ 18 ...... ...... 2-4-M5,8 sâu ............ 7,5kHz ............ 1,0kg
PHC-30KN ............ 30kN ............ 62 ............ 55 ........ .... 70 ............ 2 ............ 44 ............ 18 ...... ...... 2-4-M5,8 sâu ............ 9.2kHz ............ 1.0kg
PHC-50KN ............ 50kN ............ 62 ............ 55 ........ .... 70 ............ 2 ............ 44 ............ 18 ...... ...... 2-4-M5,8 sâu ............ 11kHz ............ 1,0kg
PHC-100KN ............ 100kN ............ 62 ............ 55 ........ .... 80 ............ 2 ............ 44 ............ 18 ...... ...... 2-4-M5,8 sâu ............ 12kHz ............ 1,3kg
* Kích thước của phần giao nhau ở phần dưới thấp để lắp là F H8 và B h7 trên cả bề mặt trên và dưới. Tuy nhiên, xin lưu ý rằng kích thước hiệu dụng của F H8 là 5 mm.
* Trọng lượng đưa ra trong danh sách không bao gồm trọng lượng của cáp.
Quá tải an toàn ............ 120%RC
Đầu ra định mức ............ 1mV/V1%
Phi tuyến tính ............ 0,5% RO
Độ trễ ............ 0,5% RO
Độ lặp lại ............ 0,3%RO
Điện áp kích thích ............ 12V (hoặc ít hơn)
Điện áp kích thích an toàn ............ 20V
Điện trở đầu vào ............ 350
Điện trở đầu ra ............ 350
Phạm vi nhiệt độ được bù ............ -10 đến 70
Phạm vi nhiệt độ an toàn ............ -30 đến 80
Hiệu ứng nhiệt độ ở mức 0............ 0,01%RO/
Nhiệt độ. Hiệu ứng trên đầu ra ............ 0,03%/
Cáp ............ Cáp có vỏ bọc 6 mm-4 dây, chiều dài : 3
