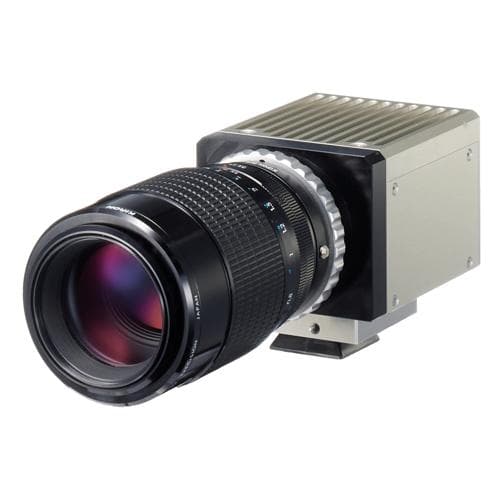

Camera lấy mẫu Moire KYOWA DSMC-100A-2 M1 DSMC-100A M1

• Thu thập thông tin dịch chuyển thông qua hình ảnh tốc độ cao (tối đa 500 khung hình / giây)
• Có thể đo đồng thời tới 16 điểm với 1 camera
• Kết quả có thể được kiểm tra ngay sau khi thực hiện phép đo.
• Hỗ trợ đo đồng bộ sử dụng tối đa 3 camera
• Có thể đo bằng bất kỳ khoảng thời gian nào.

DSMC-100A M1

Camera lấy mẫu Moire DSMC-100A-2 M1

Độ phân giải ............ Cao độ cách tử từ 1/100 đến 1/1000 (Điều này phụ thuộc vào số lượng pixel hình ảnh của cách tử.)

Tốc độ khung hình đo lường ............ 1 đến 500 khung hình / giây (Điều này phụ thuộc vào số lượng khu vực xử lý, kích thước khu vực và thời gian phơi sáng.)

Thông số máy ảnh

Cảm biến hình ảnh............ Cảm biến hình ảnh CMOS đơn sắc 1 inch, 4 megapixel

Số điểm ảnh hiệu dụng ............ 2048 W 2048 H

Điều chỉnh độ lợi ............ 1.0, 1.2, 1.4, 1.6, 2.0, 2.4, 2.8, 3.2

Ngàm ống kính ............ Ngàm F

Giao diện ............ USB 3.0

Nguồn điện ............ 100 VAC(12 VDC được cung cấp bởi bộ chuyển đổi AC cho máy ảnh DSMC-CP)

Kích thước ............ 76 W 63 H 121 D mm (Không bao gồm phần nhô ra)

Môi trường hoạt động ............ Nhiệt độ: 0 đến 40C Độ ẩm: 20 đến 80% (Không ngưng tụ)

Trọng lượng xấp xỉ. 850 g

Thông số bộ xử lý hình ảnh

Dữ liệu đầu ra ............ Hình ảnh được đo (6 bit/pixel)Dữ liệu pha XY (16 bit/pixel)

Khoảng cách lấy mẫu ............ 3 đến 31 pixel

Kích thước vùng xử lý ............ 64 pixel 64 pixel đến 2048 pixel 2048 pixel

Số vùng có thể xử lý .......... Lên đến 16 vùng

Cài đặt đo lường ............ Các thông số đo được chỉ định bằng cách sử dụng PC điều khiển đo trong khi nó được kết nối bằng cáp USB 3.0.

Thông số kỹ thuật phần mềm đo hình ảnh dịch chuyển XYZ

Chức năng chính ............ Thu thập hình ảnh tham chiếu Lưu dữ liệu đo Màn hình dịch chuyển đo liên tục (lên đến 9 kênh đồng thời) Màn hình dịch chuyển kết quả đo (lên đến 9 kênh đồng thời)

Cài đặt ............ Thông số đo Diện tích (số vùng xử lý, kích thước) Chế độ đo (chế độ đo thông thường, chế độ đo định kỳ) Thời gian đo Đo đồng bộ hóa bằng bộ điều khiển cục bộ (phụ kiện tùy chọn)

Phụ kiện tiêu chuẩn .......... Cáp kết nối USB Bộ chuyển đổi DSMC-3UAC cho máy ảnh DSMC-CPCD (Hướng dẫn sử dụng, phần mềm đo)PC điều khiển đo

Phụ kiện tùy chọn ............ Tấm lưới DSMC-TGLensBộ gá cố định máy ảnh ba chânBộ điều khiển cục bộGiá đỡ cho các thiết bị ống kính tele DSMC-LB
