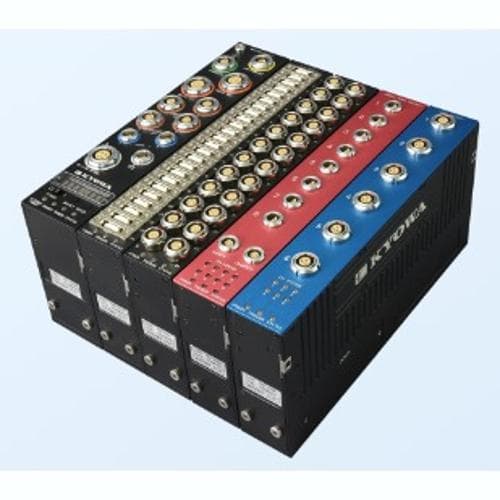

Hệ thống thu thập dữ liệu để kiểm tra va chạm KYOWA DIS-70A

• Nhỏ gọn và nhẹ
  (168 kênh ở 290 W 100 H 210D mm, khoảng 9 kg)
• Chịu va đập cao: 100G
• Kênh đo đồng bộ lên tới 1056
  (Tối đa 999 kênh khi sử dụng DIS-70A)
• Xuất ra dòng điện đánh lửa dựa trên thời gian trễ đặt trước. (DIA-708A)
• Ghi lại dữ liệu CAN/CAN FD. (DIC-706B)

Dòng DIS-7000

Phần mềm điều khiển DIS-70A để kiểm tra sự cố

Các mẫu áp dụng ............ Dòng DIS-7200: DIS-7200AS, DIS-724AS,DIS-716AS, DIS-708AS, DIA-708ASDIS-7000 Dòng: DIS-7000A, DIS-724A, DIA-708A, DIC-706BDIS-600 Dòng:DIS-61A, DIS-632A, DIS-618ADIS-500 Dòng: DIS-506ADIS-5000 Dòng: DIS-5010A, DIS-5000A, DIS-5200A,DIS-5210A, DIA -512ACác dòng khác: DIS-3000B/A, DIS-3200B/A,DIS-2000A*Lưu ý rằng mẫu viết tắt có thể xuất hiện trên DIS-70A.

Số lượng thiết bị có thể điều khiển*1 .......... Dòng DIS-7200 & DIS-7000: 4 nhóm1 nhóm: 1 thiết bị DIS-7200A hoặc DIS-7000A15 thiết bị DIS-724AS, DIS-716AS , DIS-708AS, DIA-708AS, DIS-724A, DIA-708A, DIC-706BKhác với dòng DIS-7200 & DIS-7000: 1 nhóm 1 nhóm: 16 đơn vị DIS Series2 của DIA-512A

Mục cài đặt điều kiện kiểm tra ............ Số kiểm tra, tên kiểm tra, chế độ kiểm tra, mục tiêu kiểm tra, phòng thí nghiệm kiểm tra, người thực hiện kiểm tra, nhận xét kiểm tra, ngày kiểm tra, thời gian kiểm tra, nhiệt độ (độ C), va chạm góc (độ), tốc độ va chạm (km/h), kiểu xe, số xe, thông số kỹ thuật, kiểu thân xe, loại động cơ, loại hộp số, trọng lượng xe (kg)

Các mục cài đặt điều kiện kênh ............ Sê-ri DIS: Đối tượng thử nghiệm, nhóm mục tiêu, tên mục tiêu, vị trí chỗ ngồi, bộ lọc kỹ thuật số, cực tính, mã ISO MME, loại cảm biến, kiểu cảm biến, số sê-ri, cảm biến ID, công suất định mức, đầu ra định mức (hoặc độ nhạy), đơn vị kỹ thuật, kích thích cầu, điện trở cầu, giá trị mong đợi (độ lợi hoặc phạm vi)*2, hệ số, độ lệch, cân bằng, nhận xét Chuỗi DIA: BẬT/TẮT, đối tượng thử nghiệm, vị trí ghế ngồi, tên mục tiêu, mã ISO MME, thời gian trễ, dòng điện đầu ra, thời gian đầu ra, điện trở, điện trở giới hạn dưới trước khi thử nghiệm, điện trở giới hạn trên trước khi thử nghiệm, điện trở giới hạn dưới sau khi thử nghiệm và điện trở giới hạn trên sau khi thử nghiệm

Các mục cài đặt điều kiện cổng CAN ............ Dòng DIC:BẬT/TẮT, nhãn cổng, điện trở kết thúc, tốc độ truyền thông, nhận xét

Đọc thông tin cảm biến*3 ............ TEDS, ID cảm biến, tệp cảm biến

Mục cài đặt điều kiện đo*4 .......... Tần số lấy mẫu Bộ lọc tương tự Chế độ kích hoạt Thời gian kích hoạt trước Thời gian kích hoạt sau Bộ kích hoạt bên ngoài Bộ kích hoạt phân tầng Bộ kích hoạt (mức) tương tự Thời gian trễ của đầu ra kích hoạt

Chức năng kiểm tra*5 ............ Kiểm tra độ lợi Kiểm tra kích thích cầuKiểm tra cảm biếnKiểm tra độ cháy Kiểm tra điện trởKiểm tra pinKiểm tra kích hoạtKiểm tra tràn

Chức năng giám sát*6 ............ Giám sát giá trị số theo thời gian thực Giám sát dạng sóng thời gian thực Giám sát dữ liệu được ghi Giám sát CAN

Định dạng tệp dữ liệu .......... Sê-ri DISDIA Tệp nhị phân gốc, CSV và ISO MMEDIC SeriesCSV của Kyowa

Ngôn ngữ ............ Tiếng Anh / Tiếng Nhật

Môi trường hoạt động

HỆ ĐIỀU HÀNH ............ Windows 8.1, Windows 10, Windows 11Tiếng Anh/Nhật, hỗ trợ 32/64 bit Nếu hệ điều hành 64-bit, hoạt động trong môi trường WOW64 (Windows 32-bit Trên Windows 64-bit).

Màn hình ............ Độ phân giải: 16001024 pixel trở lên

CPU ............ Core 2 Duo, 2 GHz trở lên

Bộ nhớ ............ Nếu HĐH 32 bit, 2 GB trở lên (Khuyến nghị: 4 GB trở lên)Nếu HĐH 64 bit, 4 GB trở lên

Ổ cứng ............ Khoảng. 100 MB để cài đặt

Giao diện ............ DIS-7200, DIS-7000, DIS-600 & DIS-5000 Dòng:10/100 BASE-T/TX Ethernet (Tuân theo IEEE802.3) Giao diện (100 BASE -TX khuyến nghị)DIS-506A: Giao diện USB 2.0DIS-3200A/B: Ethernet 10 BASE-T (Tuân theo IEEE802.3) Giao diệnDIS-3000A/B: Ethernet 10 BASE2 (Tuân theo IEEE802.3) Giao diệnDIS-2000A: Giao diện GPIB , National Instruments NI GPIB, phần mềm NI-488.2 (trình điều khiển GPIB)

............ *1 Lên đến 999 kênh (Tổng số kênh analog, kênh kỹ thuật số và kênh hẹn giờ túi khí)*2 Độ lợi (hoặc phạm vi) được tính toán tự động dựa trên giá trị mong đợi.* 3 TEDS và ID cảm biến: Chỉ các dòng DIS-724AS, DIS-716AS, DIS-708AS, DIS-724A,DIS-632A, DIS-618A, DIS-506A và DIS-5000*4 Các cài đặt trên dựa trên thông số kỹ thuật. của các mẫu máy mục tiêu.*5 Các chức năng kiểm tra ở trên dựa trên thông số kỹ thuật. của các mẫu máy mục tiêu.*6 Các chức năng giám sát trên dựa trên thông số kỹ thuật. của các mô hình mục tiêu.
