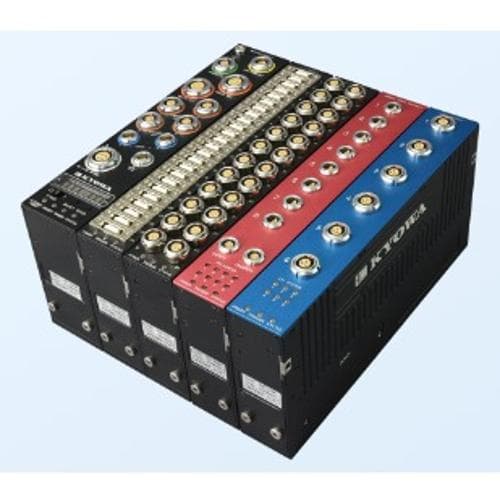

Hệ thống thu thập dữ liệu để kiểm tra va chạm KYOWA DIA-708A D

• Nhỏ gọn và nhẹ
  (168 kênh ở 290 W 100 H 210D mm, khoảng 9 kg)
• Chịu va đập cao: 100G
• Kênh đo đồng bộ lên tới 1056
  (Tối đa 999 kênh khi sử dụng DIS-70A)
• Xuất ra dòng điện đánh lửa dựa trên thời gian trễ đặt trước. (DIA-708A)
• Ghi lại dữ liệu CAN/CAN FD. (DIC-706B)

Dòng DIS-7000

Mô-đun hẹn giờ túi khí DIA-708A

Đánh lửa hiện tại

Kênh đầu ra ............ 8

Đầu nối ............ Máy tính lớn: ECP.0S.302 (Sản xuất LEMO)Phích cắm: FFA.0S.302 (Sản xuất LEMO)

Dòng điện đầu ra ............ Phạm vi cài đặt: 0,5 đến 3,0 A và TẮT (Có thể lựa chọn với các bước 0,1 A) Độ chính xác: Trong vòng 0,05 A

Điện áp đầu ra ............ Xấp xỉ. 18 V (Tối đa)

Khả năng chịu tải ............ 1 đến 9 (Bao gồm giá trị điện trở của cáp tới bộ bơm hơi)*Tuy nhiên, giới hạn trên thực tế của giá trị điện trở được lấy từ giá trị sau. Đặt dòng điện (A) Khả năng chịu tải () = Tối đa. điện áp đầu ra 18 V

Thời gian đầu ra ............ Phạm vi cài đặt: 0,2 đến 5 ms (Có thể chọn với 0,1 ms)Tuy nhiên, Đặt dòng điện (A) x Đặt dòng điện (A) x Điện trở tải () x Thời gian đầu ra (ms ) 180[Ví dụ] Nếu dòng điện đặt trước là 3,0 A và điện trở 6,0 thì dòng điện đầu ra lên tới 3,3 ms. Nếu dòng điện đặt trước là 2,5 A và điện trở 7,2 thì dòng điện đầu ra lên tới 4,0 ms. Độ chính xác: Trong giới hạn 0,1 msRise: Trong vòng 50 giây (Trong khi duy trì 0 đến 90% dòng điện đặt trước)

Thời gian trễ ............ Phạm vi cài đặt: 0,1 đến 999,9 ms (Có thể chọn với các bước 0,1 ms) 1000 đến 9999 ms (Có thể chọn với các bước 1 ms) Độ chính xác: Trong vòng 0,01 ms (Khi cài đặt 0,1 đến 99,9 ms)Trong vòng 0,1 ms (Khi cài đặt 100,0 đến 999,9 ms)Trong vòng 1 ms (Khi cài đặt 1000 đến 9999 ms)

Ghi lại dạng sóng hiện tại

Độ phân giải ............ 16 bit

Đo độ chính xác ............ Trong vòng 3%FS (FS = 5,0 A)

Phương pháp lấy mẫu .......... Đồng bộ hóa tất cả các kênh

Tần số lấy mẫu ............ 10k, 20k, 50k, 100k Hz

Bộ nhớ ............ Loại bộ nhớ: Bộ nhớ flash Dung lượng bộ nhớ: 250 M dữ liệu/kênh

Thời gian ghi ............ Khoảng. 40 phút (ở 100k Hz)

Cò súng

Chế độ ............ Chế độ đệm vòng: Mô-đun chính được kết nối nhận dạng bộ kích hoạt công tắc 1 hoặc bộ kích hoạt công tắc 2 làm điểm Sự kiện và ghi lại dữ liệu trước và sau điểm Sự kiện. Chế độ ghi: Bản gốc được kết nối mô-đun ghi lại dữ liệu từ điểm mà bộ kích hoạt công tắc 1 được nhận dạng và xử lý bộ kích hoạt công tắc 2 làm điểm Sự kiện.

Loại ............ Trình kích hoạt xếp tầng:Được vận hành bởi trình kích hoạt từ các thiết bị khác. Trình kích hoạt phần mềm:Được vận hành bởi các lệnh phát ra từ PC bên ngoài.

Chức năng kiểm tra .......... Kiểm tra bộ nhớ Kiểm tra pin Kiểm tra kích hoạt Kiểm tra đầu ra hiện tại

Chức năng an toàn

Chức năng an toàn ............ Ở trạng thái có phích cắm AN TOÀN được cắm vào đầu nối AN TOÀN, tín hiệu kích hoạt không được đưa vào. Ngoài ra, các đầu ra hiện tại bị chập mạch trong DIA-708A để không để dòng điện ngẫu nhiên chảy vào bộ bơm hơi.

Đo điện trở tải .......... Đặt dòng điện yếu (Xấp xỉ 10 mA) vào bộ bơm hơi và đo điện trở.(*Điện trở đo được bao gồm điện trở của cáp tới bộ bơm hơi. )Phạm vi đo: 0,0 đến 10.0 Độ phân giải: 0,1 Độ chính xác: Trong vòng 0,3 [Đo điện trở trước khi kiểm tra] Ngay trước khi tiến hành kiểm tra (khi di chuyển phích cắm AN TOÀN từ đầu nối AN TOÀN sang đầu nối KHÔNG AN TOÀN), tự động đo điện trở tải để phát hiện các lỗi như đứt cáp. Chỉ khi kết quả đo được nằm trong phạm vi điện trở đặt trước, DIA-708A mới chuyển sang trạng thái chờ kích hoạt để tiếp tục thử nghiệm. [Đo điện trở sau khi thử nghiệm] Sau khi hoàn thành quá trình đánh lửa, tự động đo điện trở tải để phát hiện bộ bơm hơi không bắt lửa. Kết quả đo được hiển thị trên đèn LED trạng thái ở mặt trên.

CH Status ............ Hiển thị trạng thái của DIA-708A bằng đèn LED ở mặt trước.

Bộ rung ............ Bộ rung tích hợp trong DIS-7000A sẽ phát ra cảnh báo trong sự cố sau. Sạc lại tụ điện cho đầu ra hiện tại. Phát hiện lỗi khi đo điện trở. Phát hiện lỗi khi kiểm tra đầu ra hiện tại. Dung lượng còn lại của pin tích hợp đã giảm.

Giao diện ............ Phù hợp với 10BASE-T/100BASE-TX

Chức năng ghi nhật ký ............ Ghi lại trạng thái hoạt động của DIA-708A (bao gồm nguồn điện và bộ kích hoạt).

Môi trường hoạt động

Nhiệt độ hoạt động ............ 0 đến 50 C

Độ ẩm hoạt động ............ 20 đến 80 % (Không ngưng tụ)

Nhiệt độ bảo quản............ -10 đến 60 C

Độ ẩm lưu trữ ............ 10 đến 90% (Không ngưng tụ)

Chống va đập ............ 980,7 m/s2 (100 G), 10 ms các hướng trục X, Y-, Z nửa hình sin, mỗi hướng 1000 lần

Chống rung ............ 29,4 m/s2 (3 G), 5 đến 200 Hz theo hướng X, Y và Z, mỗi hướng 10 phút/chu kỳ

Pin tích hợp

Loại ............ Pin lithium-ion Khuyến nghị của Liên Hợp Quốc về Vận chuyển Hàng hóa Nguy hiểm Thử nghiệm 38.3: Đạt Chứng nhận Vận chuyển Hàng hóa Hóa chất An toàn (Báo cáo Thử nghiệm) do Viện Nghiên cứu Công nghiệp Hóa chất Thượng Hải cấp: Đã nhận

Phạm vi nhiệt độ có thể sạc ............ 5 đến 35C

Thời gian sạc ............ Khoảng. 3,5 giờ (TẮT nguồn, trong 10 đến 35C)Tối đa. Xấp xỉ 7 giờ (TẮT nguồn, trong 5 đến 35C) 5 đến 9 giờ (BẬT nguồn)

Thời gian hoạt động liên tục ............ Khoảng. 30 phút(Ở 0 đến 40 C, không phân hủy)

Nguồn cấp

Phạm vi đầu vào ............ 15 đến 28 VDC (TYP.24 V)*Đảm bảo nguồn điện bên ngoài (phụ kiện tùy chọn) là 24 VDC. Hoặc, một số mục (bao gồm số lượng thiết bị) không đáp ứng các thông số kỹ thuật.

Mức tiêu thụ hiện tại ............ Tối đa. 550 mA (Nguồn điện: 24 V, bao gồm cả dòng sạc)

Khác ............ DIA-708A được BẬT/TẮT bởi mô-đun chính. Nguồn điện bên ngoài: Chỉ nguồn điện bên ngoài được khuyến nghị của Kyowa

Kích thước ............ Xấp xỉ. 35 W 210 D 100 H mm(Không bao gồm các phần nhô ra và tùy chọn.)

Trọng lượng xấp xỉ. 1000 g
