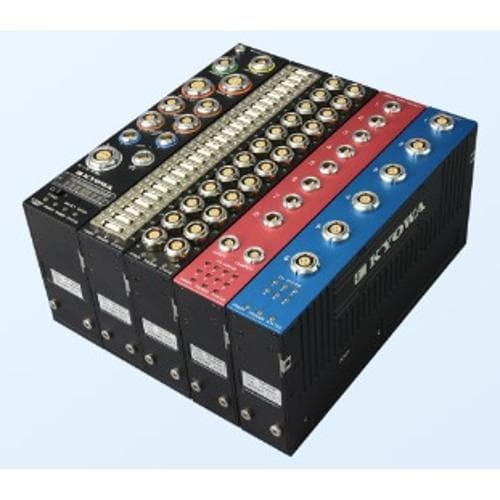

Hệ thống thu thập dữ liệu để kiểm tra va chạm KYOWA DIS-724A

• Nhỏ gọn và nhẹ
  (168 kênh ở 290 W 100 H 210D mm, khoảng 9 kg)
• Chịu va đập cao: 100G
• Kênh đo đồng bộ lên tới 1056
  (Tối đa 999 kênh khi sử dụng DIS-70A)
• Xuất ra dòng điện đánh lửa dựa trên thời gian trễ đặt trước. (DIA-708A)
• Ghi lại dữ liệu CAN/CAN FD. (DIC-706B)

Dòng DIS-7000

Mô-đun điều hòa tín hiệu DIS-724A

Model ............ DIS-724A-T: Loại đầu nối vuôngDIS-724A-L: Loại đầu nối tròn

Đầu vào analog

Kênh ............ 24

Đầu nối đầu vào ............ Một trong các loại sau[DIS-724A-T]3RT01-RW7F(TAJIMI ELECTRONICS được sản xuất, phích cắm hiện dụng: 3RT01-PE7M)[DIS-724A-L]ECG.1B .307(LEMO sản xuất, phích cắm áp dụng: FGG. 1B.307)

Định dạng đầu vào ............ Đầu vào vi sai cân bằng

Điện trở đầu vào ............ Đo cảm biến cầu: Xấp xỉ. (50M + 50 M)Đo điện áp: Xấp xỉ. (100k +100k)

Điện áp đầu vào ............ Trong vòng 20 V

Tăng ............ 0,1 đến 0,9 ( 0,1 bước)1 đến 5000 ( 1 bước)

Đạt được độ chính xác ............ Trong vòng 0,2%FS

Phi tuyến tính ............ Trong vòng 0,1%FS

Điều chỉnh cân bằng ............ Tăng 0,1 đến 0,9: Trong vòng 20 V 1 đến 9: Trong vòng 2 V 10 đến 99: Trong vòng 200 mV 100 đến 5000: Trong vòng 20 mV

Kích thích cầu

Phương pháp áp dụng điện áp .......... Mỗi kênh có thể chuyển đổi bật/tắt

Điện áp ............ 10, 5, 2 VDCTrong vòng 0,1%

Cấu hình cầu ............ Hệ thống nửa cầu Hệ thống toàn cầu

Điện trở cầu ............ 120 đến 5 k

Hiện tại .......... Trong vòng 30 mA/kênh

LPF

Đặc tính chuyển giao ............ bậc 5 Butterworth

Tần số cắt ............ 50, 100, 200, 400, 1 k, 2 k, 4 k, 10 k, 20 kHz

Tỷ lệ biên độ tại điểm cắt .......... Trong phạm vi -3 1 dB

Đặc tính suy giảm .......... Trong phạm vi -30 3 dB/oct

Bộ chuyển đổi AD

Độ phân giải ............ 16 bit

Phương pháp lấy mẫu .......... Đồng bộ hóa tất cả các kênh

Tần số lấy mẫu ............ 100, 200, 500, 1k, 2k, 5k, 10k, 20k, 50k,100k Hz

Tỷ lệ S/N ............ 50 dB trở lên (Bộ lọc: 1k Hz)

Cò súng

Loại ............ [Kích hoạt phân tầng]Được vận hành bởi tín hiệu phân tầng phát ra từ các đơn vị khác.[Kích hoạt (mức) tương tự]Được vận hành theo mức độ của 3 kênh tùy ý.[Kích hoạt phần mềm]Được vận hành bởi các lệnh được đưa ra từ phần mềm điều khiển.

Máy ghi dữ liệu

Chế độ ............ [Chế độ đệm vòng]Mô-đun chính được kết nối nhận dạng bộ kích hoạt công tắc 1 hoặc bộ kích hoạt công tắc 2 làm điểm Sự kiện và ghi lại dữ liệu trước và sau điểm Sự kiện.[Chế độ ghi] mô-đun chính được kết nối ghi lại dữ liệu từ điểm mà bộ kích hoạt công tắc 1 được nhận dạng và xử lý bộ kích hoạt công tắc 2 làm điểm Sự kiện.

Loại bộ nhớ ............ Bộ nhớ flash

Dung lượng bộ nhớ ............ 500 M dữ liệu/kênh

Thời gian ghi ............ Khoảng. 80 phút (ở 100 kHz)

Chức năng TEDS ............ Hỗ trợ IEEE1451.4 (Giao diện đầu dò chế độ hỗn hợp Loại 2) Hỗ trợ ID cảm biến

Chức năng kiểm tra ............ Kiểm tra kích thích cầu Kiểm tra cảm biến (phương pháp điện trở song song đầu) Kiểm tra độ lợi Kiểm tra điện trở đầu cuối đầu vào Kiểm tra mạch hở Kiểm tra bộ nhớ Kiểm tra pin Kiểm tra kích hoạt

Indicator ............ Status LED

Interface ............ Conforming to 10BASE-T/100BASE-TX

Log Function ............ Records the DIS-724A operating statuses (including power supply and trigger).

Environmental Conditions

Operating Temperature ............ 0 to 50C

Operating Humidity ............ 20 to 80% (Non-condensing)

Storage Temperature ............ -10 to 60C

Storage Humidity ............ 10 to 90% (Non-condensing)

Impact Resistant ............ 980.7m/s2 (100 G), 10 ms half-sineX-, Y-, Z-axis directions, each 1000 times

Vibration Resistant ............ 29.4m/s2 (3 G), 5 to 200 HzEach in X, Y, and Z directions, 10 min/cycle

Built-in Battery

Type ............ Lithium-ion battery United Nations Recommendations on the Transport of DangerousGoods 38.3 tests: Passed Certification for Safe Transport of Chemical Goods (Test Report)issued by the Shanghai Research Institute of Chemical Industry:Received

Chargeable Temperature Range ............ 5 to 35C

Charging Time ............ Approx. 3.5 hours (Power OFF, in 10 to 35C)Max. 7 hours (Power OFF, in 5 to 35C)Approx. 5 to 9 hours (Power ON)

Continuous Operation Time ............ Approx. 30 min(Bridge excitation: 10 V)(Load: 350 ohm/24 channels)(Operating temperature range: 0 to 40C)(Non degradation)

Power Supply

Input Range ............ 15 to 28 VDC (TYP.24 V)*Make sure the external power supply (optional accessory) is 24 VDC.Or, some items (including the number of units) do not meet the specifications.

Current Consumption ............ Max. 800 mA(Power supply: 24 V)(Bridge excitation: 5 V)(Load: 350 ohm/24 channels)(Including charging currents)

Applicable Standards ............ ISO 6487/SAE J211-1

Others ............ The DIS-724A is turned ON/OFF by the master module.External power supply: Kyowa's recommendes external power supply only

Appearance

Dimensions ............ Approx. 35 W 210 D 100 H mm(Excluding protrusions and options)

Weight ............ Approx. 1100 g
