Bộ kiểm tra cảm biến Bộ kiểm tra cảm biến KYOWA DTWU-60A

* Có thể kiểm tra điện áp và biến dạng (giá trị ban đầu, điện trở I/O và điện trở cách điện) theo trình tự

* Chức năng giám sát thời gian thực cho phép hiển thị dạng sóng

* Hỗ trợ đọc/ghi dữ liệu TEDS.

Tự động thiết lập các điều kiện kiểm tra với dữ liệu TEDS.

DTWU-60A

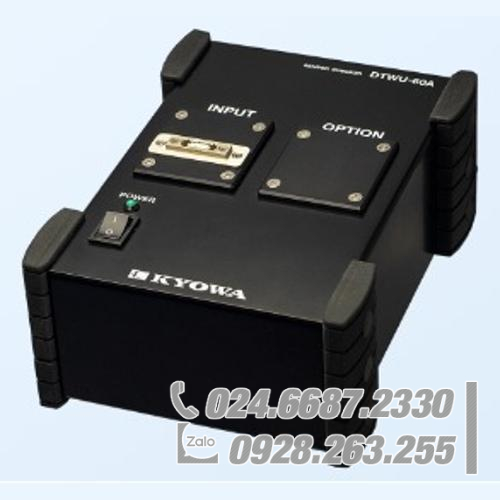

Máy kiểm tra cảm biến DTWU-60A

Đầu nối đầu vào ............ DTWU-60A-T: 3RT01-RW7F(Phích cắm áp dụng 3RT01-PE7M, hãng TAJIMI ELECTRONICS sản xuất) DTWU-60A-L: ECG.1B.307(Phích cắm áp dụng FGG. 1B.307, LEMO được sản xuất)

Nhiệt độ hoạt động ............ 0 đến 50C

Độ ẩm hoạt động ............ 20 đến 80% (Không ngưng tụ)

Nhiệt độ bảo quản............ -10 đến 60C

Độ ẩm lưu trữ ............ 10 đến 90% (Không ngưng tụ)

Nguồn điện ............ 10 đến 16 VDC (Sử dụng bộ chuyển đổi AC được cung cấp)

Mức tiêu thụ hiện tại ............ Tối đa. 150 mA(Ở nguồn điện 12 VDC, cầu kích thích 10 V, điện trở tải 350 )

Kích thước ............ Xấp xỉ. 120 W 66 H 180 D mm(Không bao gồm phần nhô ra)

Trọng lượng xấp xỉ. 0,9 kg

Đầu vào

Đầu vào analog

Kênh ............ 1

Định dạng đầu vào ............ Đầu vào vi sai cân bằng

Điện trở đầu vào ............ Đo cảm biến cầu: Xấp xỉ. (50 M + 50 M)Đo điện áp: Xấp xỉ. (100k + 100k)

Điện áp đầu vào ............ 20 V

Tăng ............ 0,1 đến 0,9 (0,1 bước)1 đến 5000 (1 bước)

Đạt được độ chính xác ............ Trong vòng 0,5%FS

Điều chỉnh cân bằng ............ Tăng0,1 đến 0,9: Trong vòng 20 V1 đến 9: Trong vòng 2 V10 đến 99: Trong vòng 200 mV100 đến 5000: Trong vòng 20 mV

Kích thích cầu

Phương pháp áp dụng điện áp .......... Mỗi kênh có thể chuyển đổi bật/tắt.

Điện áp ............ 10, 5, 2 VDC, trong phạm vi 0,1%

Cấu hình cầu ............ Hệ thống cầu đầy đủ

Điện trở cầu ............ 120 đến 5 k

Hiện tại ............ Trong vòng 30 mA

LPF

Đặc điểm chuyển giao .......... bậc 5 Butterworth

Tần số cắt ............ 200 Hz cố định

Chuyển đổi quảng cáo

Độ phân giải ............ 16 bit

Tần số lấy mẫu ............ 1 kHz cố định

Hàm TEDS

............ Tuân thủ IEEE1451.4 (Giao diện đầu dò chế độ hỗn hợp loại 2)

Chức năng đo lường

Đo lường ban đầu

............ Bộ chuyển đổi máy đo biến dạng, điện áp, chiết áp và IR-TRACC

Đo điện trở I/O

Phạm vi kháng cự ............ 0 đến 5000

Độ chính xác của điện trở ............ (0,5% số đọc+5 )

Đo điện trở cách điện

Phạm vi ............ 0 đến 300 M

Độ chính xác ............ (5% số đọc + 1 M)

Điện áp ứng dụng ............ Xấp xỉ. 15 VDC

Kiểm tra ngắt kết nối

............ *Đo điện trở I/O, đo điện trở cách điện và kiểm tra ngắt kết nối được cung cấp cho đầu dò đo biến dạng.
