Phần mềm phân tích dành cho phân tích lực KYOWA

Phần mềm phân tích cho bộ chuyển đổi lực rào cản

Phần cứng

Bộ ghi dữ liệu ............ Bộ ghi dữ liệu cho Crash Test (dòng DIS), Phần mềm điều khiển

PC ............ Bộ nhớ : Nếu HĐH 32 bit, 2 GB trở lên Nếu HĐH 64 bit, 4 GB trở lên Hiển thị : XGA (1024 768 pixel), 256 màu trở lên In : Tương thích với Windows ( Giấy cắt A4)OS : Windows 10

Phần mềm

Chuyển đổi giá trị kỹ thuật ............ Phạm vi khuếch đại, giá trị hiệu chuẩn,chuyển đổi sang giá trị kỹ thuậtsử dụng hệ số hiệu chuẩn

Lọc ............ CFC60, CFC180, CFC600, CFC1000 phù hợp với SAE-J211

Phân công kênh .......... Số kênh ghi dữ liệu được gán cho lưới rào cản đa phân chia được hiển thị

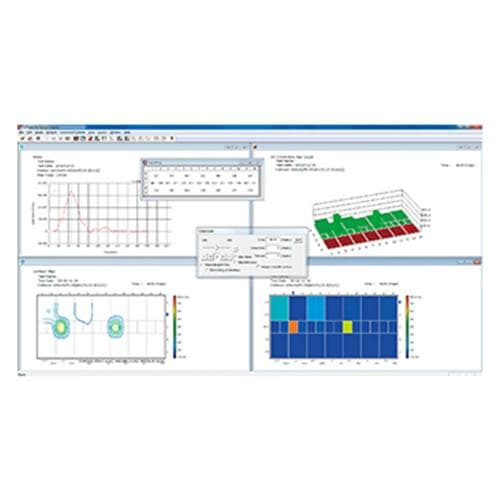

Giám sát dạng sóng ............ Giám sát dạng sóng của biểu đồ chuỗi thời gian.

Biểu đồ phân bố lực ............ Hiển thị cường độ của dữ liệu lực trên lưới rào cản dưới dạng bản đồ phân bố màu.

Biểu đồ đường viền lực ............ Hiển thị dữ liệu lực trên lưới rào cản dưới dạng bản đồ đường viền.

Biểu đồ thanh lực ............ Hiển thị dữ liệu lực trên lưới rào cản dưới dạng bản đồ biểu đồ thanh 3-D.

Biểu đồ độ dịch chuyển lực ............ Hiển thị độ dịch chuyển được tính toán từ lực cản và gia tốc thân xe dưới dạng đường cong FS.

Biểu đồ độ dịch chuyển chiều cao lực ............ Hiển thị độ dịch chuyển được tính toán từ chiều cao tâm lực và thân xe dưới dạng AHOF-Scurve.

Hiển thị Video ............ Hiển thị dữ liệu video ở định dạng AVI (Motion JPEG AVI).

Control Pad ............ Điều khiển việc hiển thị đồ thị và phát lại video.

Đầu ra chuyển đổi ASCII ............ Lưu dữ liệu lực chuỗi thời gian (Giá trị kỹ thuật, giá trị được lọc) dưới dạng tệp CSV

Chỉ số đánh giá ............ VNT & HNT, VSI & HSI, AHOF 400, KW 400, RHA (RH)* Một số thông số kỹ thuật là tùy chọn.
