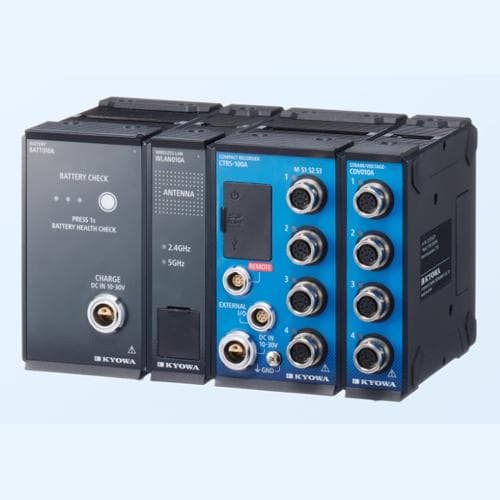

Đầu ghi nhỏ gọn KYOWA CTRS-CAG011A Bộ CAN/GPS Dòng CTRS-100

Dòng CTRS-100 nhỏ gọn này có kết cấu nhỏ gọn, nhẹ và chống va đập, có thể được áp dụng để đo các ứng suất khác nhau trong môi trường tiếp xúc với rung động và va đập trong không gian hạn chế như bài kiểm tra lái xe hai bánh và trên thực tế. tàu, và các phép đo trên mặt bàn.

Dòng CTRS-100

Bộ CTRS-CAG011A CAN/GPS

Số cổng CAN ............ 2

Đầu nối cổng CAN .......... ECB.1B.303 LEMO được sản xuất (Phích cắm áp dụng FGB.1B.303.CLAD62Z)

Giao thức CAN .......... Tuân thủ ISO/DIS 11898-1*Hỗ trợ khung CAN và CAN FD

Lớp vật lý được hỗ trợ ............ ISO 11898-2 và ISO 11898-5*Tốc độ thấp CÓ THỂ không được hỗ trợ

Điện trở kết thúc ............ Thực hiện (Chọn BẬT/TẮT)

Tốc độ truyền thông ............ 1000, 800, 500, 250, 125, 100, 83.3, 62.5, 50, 33.3, 25, 20, 10 kbps

Tốc độ bit dữ liệu CAN FD ............ 5, 4, 2, 1, 0,5 Mbps, TẮT*Giới hạn bởi tốc độ giao tiếp. Tham khảo bảng cài đặt tốc độ dữ liệu CAN FD có thể định cấu hình.

Chế độ ghi CAN .......... Chế độ CAN ID đã chọn Tất cả chế độ CAN ID*Không thể kích hoạt CAN

Chế độ chỉ nghe ............ Chọn BẬT/TẮT*Đầu ra dữ liệu CAN không khả dụng.

Đầu ra dữ liệu CAN .......... Có thể xuất ra tối đa 32 thông báo dữ liệu CAN tùy ý cùng một lúc.

CAN Định thời gian xuất dữ liệu ............ Đầu ra khi bắt đầu/ Đầu ra khi dừng/ Khoảng thời gian/ Thủ công

CAN Trigger ............ Các tin nhắn CAN đã nhận có thể được sử dụng làm nguồn kích hoạt.

CAN Kích hoạt Loại .......... Thủ công/ Kỹ thuật số/ Analog/ Composite

Chức năng khác ............ Khảo sát tốc độ liên lạc tự động

Bảng tốc độ bit dữ liệu CAN FD có thể định cấu hình

Tốc độ truyền thông [kbps] ............ Tốc độ bit dữ liệu CAN FD [Mbps]

1000, 800 ............ 2, 1, TẮT

500, 250 ............ 5, 4, 2, 1, 0,5, TẮT

125 ............ 2, 1, 0,5, TẮT

100, 83.3, 62.5 ............ 1, 0.5, TẮT

50, 33,3 ............ 0,5, TẮT

25, 20, 10 ............ TẮT

Số lượng cổng GPS ............ 1

Dữ liệu GPS có thể ghi ............ Vĩ độ, kinh độ, số lượng vệ tinh nhận được, trạng thái định vị, thời gian, tốc độ, góc phương vị, độ cao so với mực nước biển, độ cao Geoid, tỷ lệ mất độ chính xác theo phương ngang, tỷ lệ mất độ chính xác của vị trí , tỷ lệ mất độ chính xác theo chiều dọc, v.v.*Định dạng lưu: NMEA

Chức năng hiệu chỉnh GPS .......... CTRS-100A Thời gian nội bộ (mỗi giờ), Đồng hồ lấy mẫu (khi bắt đầu ghi)

Đo đồng bộ hóa thời gian ............ Đặt thời gian bắt đầu ghi thành dữ liệu thời gian mà GPS nhận được.

Tốc độ cập nhật dữ liệu GPS ............ 5 lần/s

Độ chính xác của vị trí ............ 2,5 m (CEP)*Các giá trị trên chỉ mang tính tham khảo và độ chính xác không được đảm bảo. Độ chính xác này có thể không được thỏa mãn tùy thuộc vào điều kiện lắp đặt ăng-ten, phép đo môi trường, v.v.*CEP là tên viết tắt của Xác suất lỗi tròn, có nghĩa là 50% dữ liệu được chứa trong bán kính của vòng tròn được biểu thị bằng số.

Nguồn điện ............ Được cung cấp bởi CTRS-100A hoặc CTRS-BATT010A

Mức tiêu thụ điện năng ............ Xấp xỉ. 0,7 W (khi cấp nguồn DC 12 V)

Phạm vi nhiệt độ và độ ẩm hoạt động ............ -10 đến 50C, 20% đến 90% (không ngưng tụ)

Phạm vi nhiệt độ bảo quản ............ -20 đến 60C

Khả năng chống rung ............ 49,0 m/s2 (5 G), 5 đến 200 Hz

Khả năng chống sốc ............ 490 m/s2 (50 G), 11 ms. hoặc ít hơn, Nửa sóng hình sin

Mức độ bảo vệ ............ IP50 (JIS C 0920 / IEC 60529)

Kích thước bên ngoài ............ 26,6 (W) 92 (H) 94 (D) mm, không bao gồm phần nhô ra hoặc tấm bảo vệ

Trọng lượng xấp xỉ. 220 g

Tuân thủ ............ Chỉ thị 2014/53/EU (RED)Chỉ thị 2011/65/EU, (EU)2015/863 (10 chất bị hạn chế)(RoHS)

Đai ốc tiện ích ............ Kích thước: M4, 6 chỗ

Phụ kiện tiêu chuẩn .......... Nắp đầu nối ngăn xếp (cái) Nắp đầu nối ngăn xếp (nam) Ăng-ten GPS (chiều dài cáp 5 m)Nắp đầu nối GPS

Đặc điểm kỹ thuật ăng-ten GPS

Nhiệt độ hoạt động ............ -40 đến 80C

Khả năng chống rung ............ 49,0 m/s2 (5 G), 5 đến 200 Hz*Tùy thuộc vào kết quả kiểm tra xác minh

Khả năng chống sốc ............ 490 m/s2 (50 G), 11 ms. hoặc ít hơn, Nửa sóng hình sin*Phụ thuộc vào kết quả kiểm tra xác minh

Chức năng khác .......... IPX6

Phụ kiện tùy chọn ............ Cáp CTRS CAN với Ăng-ten GPS D-sub U-135 9 chân (dài cáp 5 m) DAM1595-5M
