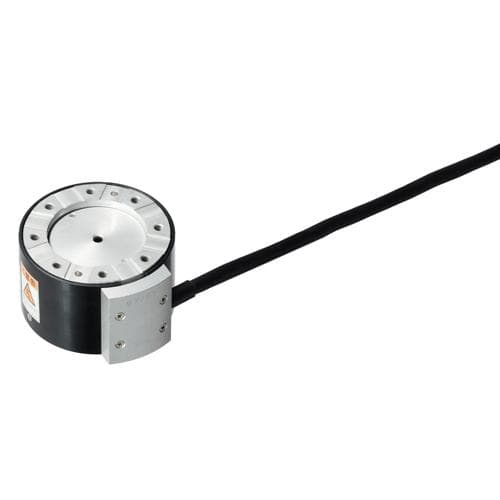

Cảm biến lực 6 thành phần nhỏ gọn có bộ khuếch đại tích hợp KYOWA LFX-A-3KN 3kN

* Nhỏ gọn và nhẹ

* Xuất ra 6 tín hiệu điện áp tương ứng với 6 thành phần được phát hiện.

* Thích hợp nhất cho các thí nghiệm tương đối đơn giản

LFX-A

LFX-A-3KN 3kN

Công suất định mức .......... Fx : 3 kNFy : 3 kNFz : 3 kNMx : 100 NmMy : 100 NmMz : 50 Nm

Phi tuyến tính ............ Trong phạm vi 0,5% RO

Độ trễ ............ Trong khoảng 0,5% RO

Nhiễu ............ 1,5% RO (Sau khi hiệu chỉnh bằng các hệ số bù nhiễu nêu trong Bảng dữ liệu thử nghiệm)*Tín hiệu điện áp đầu ra của lực 6 thành phần phải được bù bằng cách sử dụng các hệ số bù nhiễu. Đầu ra can thiệp lẫn nhau.

Đầu ra định mức ............ Xấp xỉ. 1500 mV (Từ đầu ra 2500 mV không tải ở trung tâm, sau khi bù)

Đặc điểm môi trường

Nhiệt độ an toàn ............ -10 đến 70C (Không ngưng tụ)

Nhiệt độ bù ............ 0 đến 60C (Không ngưng tụ)

Hiệu ứng nhiệt độ ở mức 0............ Trong khoảng 0,05% RO/C

Ảnh hưởng của nhiệt độ đến đầu ra ............ Trong phạm vi 0,05%/C

Đặc điểm điện từ

Đầu ra không tải ............ 2500 mV ở trung tâm

Tần số cắt của AMP ............ 500 Hz (Tỷ lệ biên độ tại điểm cắt -3 1dB)

Nguồn điện ............ 5 VDC 10%, 160 mA trở xuống

Cáp ............ Cáp xoắn đôi được bọc nhựa vinyl 16 dây dẫn (0,08 mm2), đường kính 6,6 mm x dài 55 cm, trần ở đầu (9 dây dẫn)(Dây bảo vệ không được kết nối với trường hợp.)Tên tín hiệuMàu phủMarkFxOrangeRedFyGrayRedFzWhiteRedMxOrangeBlackMyGrayBlackMzWhiteBlackCOMBlueDC+5VRedDC0VBlackShield

Tính chất cơ học

Quá tải an toàn ............ 150%

Vật liệu ............ Bộ phận chính: SUSCover: Nhôm phủ oxy hóa anode màu đen Giá đỡ cáp: Nhôm phủ oxy hóa anode

Trọng lượng xấp xỉ. 420 g (Không bao gồm cáp)

Mức độ bảo vệ ............ IP40 (IEC 60529)

Khác ............ Công suất ra định mức, độ phi tuyến, độ trễ và nhiễu là giá trị tại thời điểm hiệu chỉnh tải ở tâm mômen.* Để đạt được công suất ra định mức 1500 mV cho mỗi trong số 6 -lực thành phần, độ lệch bằng 0 do các điều kiện lắp đặt bao gồm cả việc siết chặt và tải phải được thực hiện trong phạm vi 200 mV.
