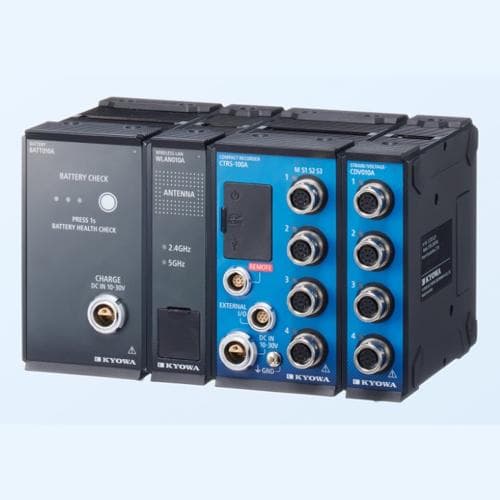

Máy ghi nhỏ gọn Bộ cặp nhiệt điện KYOWA CTRS-CTA010A Dòng CTRS-100

Dòng CTRS-100 nhỏ gọn này có kết cấu nhỏ gọn, nhẹ và chống va đập, có thể được áp dụng để đo các ứng suất khác nhau trong môi trường tiếp xúc với rung động và va đập trong không gian hạn chế như bài kiểm tra lái xe hai bánh và trên thực tế. tàu, và các phép đo trên mặt bàn.

Dòng CTRS-100

Bộ cặp nhiệt điện CTRS-CTA010A

Kênh ............ 4

Đầu nối đầu vào *1

Hình dạng đầu nối ............ Kết nối lò xo đẩy vào

Công suất kết nối ............ Tiết diện dây dẫn rắn / mềm 0,2 mm2...1,5 mm2Tiết diện dây dẫn AWG / kcmil 24....16Chiều dài tuốt 8 mm

Mục tiêu đo lường............ Cặp nhiệt điện

Mục tiêu đo*2 ............ K, T, J, N

Phạm vi đo ............ K -200.0 đến 1370.0CT -200.0 đến 400.0CJ -200.0 đến 1200.0CN -200.0 đến 1300.0C

Độ phân giải............ 0,1C

Sự chính xác

Bộ bù mối nối tham chiếu bên ngoài ............ Trên -100C Trong vòng 0,1% giá trị đọc 0,4C Dưới -100C Trong vòng 0,2% giá trị đọc 0,6C

Bộ bù mối nối tham chiếu nội bộ ............ Nhiệt độ môi trường 15C đến 35CAtrên -100C Trong vòng 0,1% giá trị đọc 1,4C Dưới -100C Trong vòng 0,2% giá trị đọc 1,6C Nhiệt độ môi trường xung quanh -10C đến 50CAtrên -100C Trong vòng 0,1% giá trị đọc 2,4CBDưới -100C Trong vòng 0,2% giá trị đọc 2,6C

Hệ thống lấy mẫu ............ Đang quét

Tần số lấy mẫu bên trong .......... Xấp xỉ. 0,5 Hz, xấp xỉ. 2,0 Hz

Đèn báo ............ Đèn LED chỉ báo trạng thái

Kiểm tra chức năng .......... Kiểm tra kiệt sức

Chịu được điện áp ............ 500VAC trong 1 phút. giữa đầu vào và trường hợp (Đầu ra)

Nguồn điện ............ Được cung cấp bởi CTRS-100A hoặc CTRS-BATT010A

Mức tiêu thụ điện năng ............ Xấp xỉ. 0,7 W (khi cấp nguồn DC 12 V)

Nhiệt độ hoạt động ............ -10 đến 50C

Độ ẩm hoạt động ............ 20 đến 90% (Không ngưng tụ)

Nhiệt độ bảo quản ............ -20 đến 60C

Khả năng chống rung ............ 49,0 m/s2 (5 G), 5 đến 200 Hz

Khả năng chống sốc ............ 490 m/s2 (50 G), 11 ms trở xuống, nửa sóng hình sin

Mức độ bảo vệ ............ IP50 (IEC 60529)

Kích thước ............ 26,6 W 92 H 94 D mm (Không bao gồm phần nhô ra hoặc tấm bảo vệ)26,6 W 92 H 127 D mm (Không bao gồm phần nhô ra hoặc phần bảo vệ, bao gồm cả bộ chuyển đổi đo nhiệt độ)

Trọng lượng xấp xỉ. Khoảng 240 g, không bao gồm bộ chuyển đổi đo nhiệt độ. 260 g, bao gồm bộ chuyển đổi đo nhiệt độ

Tuân thủ ............ Chỉ thị 2014/30/EU (EMC)Chỉ thị 2011/65/EU, (EU) 2015/863 (10 chất bị hạn chế) (RoHS)

Đai ốc tiện ích ............ Kích thước: M4, 6 chỗ

............ Thông số kỹ thuật của thiết bị đo áp dụng cho trạng thái trong đó nhiệt độ đã ổn định sau thời gian làm nóng trước là 30 phút.*1 Được gắn trên bộ chuyển đổi đo nhiệt độ*2 Điện trở cặp nhiệt điện 1 k trở xuống

Phụ kiện tiêu chuẩn .......... Nắp đầu nối ngăn xếp (cái) Nắp đầu nối ngăn xếp (nam) Bộ điều hợp đo nhiệt độ CT-3A-4

Phụ kiện tùy chọn............ Bộ chuyển đổi đo nhiệt độ CT-3A-4
