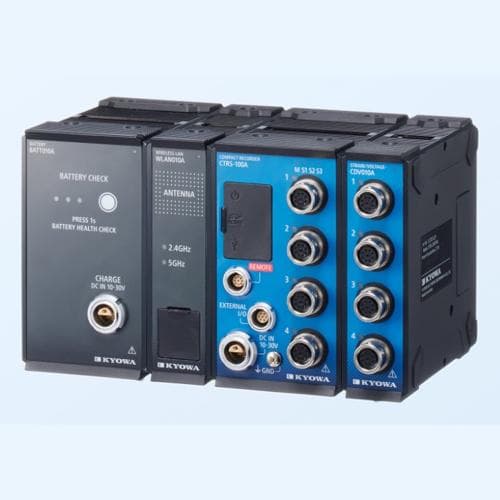

Máy ghi nhỏ gọn Bộ điện áp KYOWA CTRS-CVPS010A Dòng CTRS-100

Dòng CTRS-100 nhỏ gọn này có kết cấu nhỏ gọn, nhẹ và chống va đập, có thể được áp dụng để đo các ứng suất khác nhau trong môi trường tiếp xúc với rung động và va đập trong không gian hạn chế như bài kiểm tra lái xe hai bánh và trên thực tế. tàu, và các phép đo trên mặt bàn.

Dòng CTRS-100

Bộ điện áp CTRS-CVPS010A

Kênh ............ 4 (Mạch đầu vào bị cô lập)

Đầu nối đầu vào

Hình dạng đầu nối .......... Ổ cắm NDIS4109 (9 chân tròn nhỏ) Model: EPRC07-RX9FNDIS

Phích cắm tương thích .......... Phích cắm NDIS4109 (9 chân tròn nhỏ) Model: EPRC07-P9MNDIS

Mục tiêu đo ............ Điện áp

Kích thích cảm biến ............ 5, 10 VDC, TẮTĐộ chính xác: Trong khoảng 0,2%Kênh 1 và 2: Có thể xuất ra tối đa 35 mA trên mỗi kênh.Kênh 3 và 4: Tối đa 15 mA mỗi kênh có thể được xuất ra.

Trở kháng đầu vào ............ (1,8 M + 1,8 M) 10%

Chế độ đầu vào ............ Đầu vào vi sai cân bằng

Phạm vi đo

Phương pháp cài đặt .......... Bất kỳ phương pháp phạm vi nào hoặc TẮT

Phạm vi có thể cài đặt ............ Tối thiểu: 0,2 VTối đa: 50 V

Các bước cài đặt ............ 0,2 đến 10 V: 0,1 V bước 10 đến 50 V: 1 V bước

Độ chính xác của phạm vi .......... Trong vòng 0,2% FS (Áp dụng cho nhiệt độ môi trường xung quanh là 23 5 và nhiệt độ ổn định sau 30 phút làm nóng trước.)

Phi tuyến tính ............ Trong phạm vi 0,1% FS

Ổn định nhiệt độ

Điểm 0 ............ Trong (0,009% FS + 0,21 mV)/C

Độ nhạy ............ Trong vòng 0,03%/C

Ổn định thời gian

Điểm 0 .......... Trong vòng 0,05% FS/8 giờ

Độ nhạy ............ Trong vòng 0,05%/8 giờ

Không ngăn chặn

Cài đặt ............ Đối với mỗi kênh, có thể chọn BẬT, TẮT hoặc KHÔNG. BẬT: Thực hiện triệt tiêu mức 0 và đặt giá trị đo được về 0. TẮT: Không thực hiện triệt tiêu mức 0 nữa.NONE : Có thể tắt tính năng triệt tiêu điểm 0 để kiểm tra giá trị mất cân bằng ban đầu (Điện áp đầu vào).

Phương pháp vận hành .......... Thực hiện triệt tiêu mức 0 bằng cách sử dụng phần mềm điều khiển hoặc vận hành công tắc BAL điều khiển từ xa đặc biệt.

Phương pháp điều chỉnh .......... Tự động cân bằng (Được lưu trong bộ nhớ không biến đổi)

Phạm vi điều chỉnh ............ Khi phạm vi 0,2 đến 0,9 V: Trong vòng 5 VKhi phạm vi 1 đến 50 V: Trong vòng 10 V

Độ chính xác ............ Trong vòng 0,1% FS

KHÔNG Độ chính xác ............ Khi phạm vi 0,2 đến 0,4 V: Trong vòng 1 mVKhi phạm vi 0,5 đến 50 V: Trong vòng 0,2% FS(Áp dụng cho nhiệt độ môi trường xung quanh là 23 5 và nhiệt độ ổn định sau 30 phút thời gian làm nóng trước.)

Dải điện áp đầu vào .......... Trong vòng 60 V

Điện áp đầu vào ở chế độ chung .......... Trong vòng 20 V

Đánh giá tối đa tuyệt đối

Đầu vào ............ 70 V

Đáp ứng tần số ............ DC đến 20 kHz (Ở đầu vào 20k Hz, -3 1 dB)

LPF

Đặc điểm chuyển giao............ bậc 5 Butterworth

Tần số cắt ............ 10, 20, 50, 100, 200, 500, 1k, 2k, 5k, 10k Hz, FLAT, AUTOKhi FLAT được đặt, tần số cắt được đặt ở khoảng. 25k Hz. Khi đặt AUTO, tần số cắt được đặt thành khoảng. 1/4 tần số lấy mẫu quy định.

Tỷ lệ biên độ tại điểm cắt
