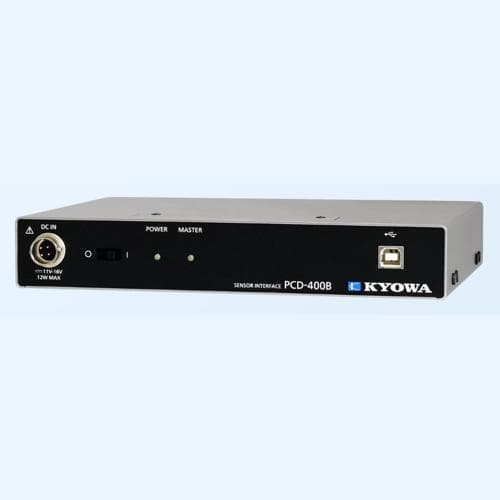

Giao diện cảm biến KYOWA PCD-430B

Dòng PCD-400B là thiết bị đo sóng mang dùng để đo các thiết bị đo biến dạng, đầu dò biến dạng và điện áp thông qua giao diện USB.

Dòng PCD-400B

Giao diện cảm biến PCD-430B

Có thể đầu vào biến dạng/điện áp

Chế độ đo ............ Chế độ đo biến dạng ............ Chế độ đo điện áp

Mục tiêu đo ............ Máy đo biến dạng và đầu dò biến dạng ............ Điện áp

Kênh ............ 4

Dạng đầu vào ............ Đầu vào vi sai cân bằng .......... Không cân bằng

Đo lường đồng bộ .......... Lên đến 4 đơn vị trên 16 kênh

Điện trở đo tương thích ............ Hệ thống cầu 2 dây, hệ thống 3 dây: 120 Hệ thống nửa cầu, hệ thống toàn cầu: 120 đến 1000 .......... -

Đầu nối đầu vào .......... Đầu nối D-sub 37 chân

Kích thích cầu .......... AC 2 Vrms ............ -

Hệ số Gage ............ 2,00 đã cố định ............ -

Điều chỉnh cân bằng ............ Điện trở: Trong vòng 2% (chủng 10 k 10-6) Điện dung: Trong vòng 5000 pF ............ -

Các phương pháp điều chỉnh cân bằng ............ Điện trở: Cân bằng tự động Điện dung: Phương pháp CST (Tự theo dõi điện dung) ............ -

Phi tuyến tính ............ Trong phạm vi 0,1% FS ............ -

Phạm vi ............ 200, 500, 1 k, 2 k, 5 k, 10 k và 20 k Biến dạng 10-6, -7 bước Độ chính xác: Trong vòng 0,5% FS..... ....... 1, 2, 5, 10, 20 và 50 V -6 bước Độ chính xác: Trong vòng 0,2 %FS

Đáp ứng tần số ............ DC đến 200 Hz, Độ lệch: Trong vòng 10% .......... DC đến 1 kHz, Độ lệch: Trong vòng -3 đến 1 dB

Tần số lấy mẫu ............ Max. 10 kHz (Lấy mẫu 4 đơn vị đồng bộ cho 16 kênh ở 10 kHz)

LPF ............ Đặc tính truyền: Bậc 2 Tần số ngưỡng Butterworth: 10, 30, 100 Hz và FLAT (4 bước) Tỷ lệ biên độ tại điểm cắt: -3 1 dBAĐộ suy giảm: (-12 1) dB/tháng mười. ............ Tần số cắt Butterworth bậc 2: 10, 30, 100, 300 Hz và FLAT (5 bước) Tỷ lệ biên độ tại điểm cắt: -3 1 dBAĐặc tính suy giảm (-12 1) dB/ tháng 10

HPF ............ - ............ 0,2 Hz hoặc TẮT (2 bước)

Bộ chuyển đổi AD ............ 24 bit

Lưu trữ giá trị cài đặt ............ - ............ Giá trị điều chỉnh phạm vi và số dư, v.v. được ghi vào bộ nhớ không biến đổi.

TEDS ............ Chế độ đo biến dạng: Đọc thông tin từ các cảm biến do TEDS cài đặt. (Bộ điều hợp đầu vào: chỉ UI-10A và UI-11A) Ghi tên kênh (Nếu ID nhà sản xuất là Kyowa). .......... -

Giao diện ............ USB2.0(Tuân thủ các tiêu chuẩn USB tốc độ cao. Hỗ trợ USB3.0)

Độ ổn định ............ Nhiệt độ Điểm Zero: Trong vòng 0,2 10-6 chủng trên mỗi CS Độ nhạy: Trong vòng 0,05%/C Thời gian Điểm Zero: Trong vòng 0,5 10-6 chủng trên mỗi 8h Độ nhạy: Trong vòng 0,15%/8h .... ........ Nhiệt độ Điểm không: Trong vòng 0,008 %FS/CS Độ nhạy: Trong vòng 0,02 %/CThời gian Điểm không: Trong vòng 0,03 %FS/8h Độ nhạy: Trong vòng 0,1 %/8h

Chịu được điện áp ............ Chế độ đo biến dạng: 250 VAC trong 1 phút giữa đầu vào và vỏ 250 VAC trong 1 phút giữa các kênh đầu vào ............ -

Nhiệt độ hoạt động ............ 0 đến 40C

Độ ẩm hoạt động ............ 20 đến 85% (Không ngưng tụ)

Khả năng chống rung ............ 29,42 m/s2 (3 G)5 đến 200 Hz (12 chu kỳ cho mỗi trục, 10 phút/chu kỳ)*không xếp chồng

Nguồn điện ............ 11 đến 16 VDCLoại đầu nối: RM12BRD-4PH (Hirose)

Mức tiêu thụ hiện tại ............ 0,9 A trở xuống (12 VDC)0,7 A trở xuống (15 VDC)

Kích thước ............ 210 W x 35 H x 157,5 D mm (Không bao gồm phần nhô ra)

Trọng lượng xấp xỉ. 670 gam

Tuân thủ ............ Chỉ thị 2011/65/EU, (EU)2015/863 (10 chất bị hạn chế) (RoHS)Chỉ thị 2014/30/EU (EMC)

Mức độ bảo vệ ............ IP30 (JIS C 0920 / IEC 60529)*Ngoại trừ khi bộ chuyển đổi đầu vào loại một chạm UI-55A được kết nối và khi bộ chuyển đổi không được kết nối.

............ * Các thông số kỹ thuật áp dụng cho trạng thái nhiệt độ đã ổn định sau thời gian làm nóng trước là 1 giờ.

Phụ kiện tiêu chuẩn ............ Cáp USB N-38 (1 m)Dây nối đất P-72 (5 m)Phần mềm thu thập dữ liệu động DCS-100A (DVD)

Phụ kiện tùy chọn .......... Bộ đổi nguồn AC UNI360-1540-ACUSB cáp N-39(2 m)Cáp nguồn DC P-76 (2 m)Cáp kết nối N-97 (10 cm)Bộ xếp chồng ST-1BNDIS-BNC Bộ chuyển đổi FV-1ABộ chuyển đổi đầu vào cho máy đo biến dạng UI-10A (tương thích với TEDS)Bộ chuyển đổi đầu vào cho máy đo biến dạng UI-11A (tương thích với TEDS)Bộ chuyển đổi đầu vào cho máy đo biến dạng có cần vận hành UI-15ABộ chuyển đổi đầu vào loại một chạm cho máy đo biến dạng UI-16BBộ chuyển đổi đầu vào loại một chạm UI-55Bộ chuyển đổi đầu vào điện áp UI-30APhần mềm phân tích dữ liệu DAS-200A
