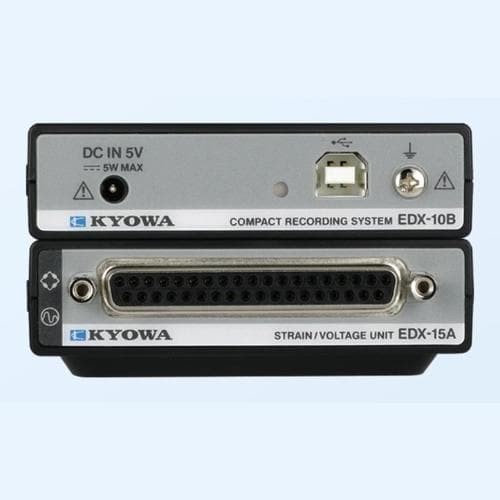

Hệ thống ghi nhỏ gọn KYOWA EDX-15A
Nhỏ gọn & nhẹ Với kết nối xếp chồng lên nhau, không cần cáp đồng bộ hóa, do đó tiết kiệm dây. Tối đa. tần số lấy mẫu 20 k Hz cho 4 kênh của một đơn vị đo đồng bộ. Cảm biến có thể dễ dàng kết nối bằng cáp đầu vào một chạm hoặc bộ chuyển đổi đầu vào.
Dòng EDX-10 là thiết bị đo có thể đo biến dạng, điện áp và nhiệt độ (Cặp nhiệt điện) chỉ bằng cách kết nối PC qua giao diện USB.
Có thể cấp nguồn tối đa 4 đơn vị đo cho 16 kênh bằng giao diện USB, không cần nguồn điện riêng.
Dòng EDX-10
Thiết bị đo biến dạng/điện áp EDX-15A
Mục tiêu đo ............ Bộ chuyển đổi máy đo biến dạng và máy đo biến dạng (*1)Điện áp (Đầu vào không cân bằng)
Kênh ............ 4
Phạm vi đo ............ Đo biến dạng:10000, 50000 m/m (2 phạm vi)Đo điện áp:10, 50 V (2 phạm vi)
Điện trở cầu tương thích ............ Đo biến dạng: 120 đến 1 k Đo điện áp:---
Điện áp kích thích ............ Đo biến dạng:1 VDCĐo điện áp:---
Hệ số đo ............ Đo biến dạng: 2,00 đo điện áp cố định:---
Độ chính xác của phạm vi ............ Trong vòng 0,3%FS
Điều chỉnh cân bằng .......... Trong phạm vi 1/2 FS của phạm vi cài đặt
Phi tuyến tính ............ Trong vòng 0,1%FS
Bộ chuyển đổi AD ............ 24 bit
Đáp ứng tần số ............ DC đến 2 kHz
LPF ............ Tần số cắt : 100 Hz, 2 k Hz Đặc tính truyền : bậc 2 Butterworth
Nhiệt độ hoạt động ............ 0 đến 40C
Độ ẩm hoạt động ............ 20 đến 90% (Không ngưng tụ)
Đầu nối đầu vào .......... Đầu nối D-sub 37 chân
Nguồn điện ............ 5 VDC được cung cấp bởi bộ điều khiển
Mức tiêu thụ hiện tại ............ 150 mA trở xuống (tải 120 với tất cả các kênh được kết nối, ở nguồn điện 5 VDC)
Trọng lượng xấp xỉ. 150 g
Kích thước ............ 84,0 W 26,6 H 84,0 D mm(Không bao gồm phần nhô ra)
Tuân thủ ............ Chỉ thị 2014/30/EU (EMC)Chỉ thị 2011/65/EU, (EU) 2015/863 (10 chất bị hạn chế) (RoHS)
............ (*1) Khi sử dụng máy đo biến dạng sẽ cần thêm hộp cầu hoặc bộ chuyển đổi đầu vào.
Phụ kiện tiêu chuẩn .......... Cáp đầu vào biến dạng U-124 (30 cm) Bộ chuyển đổi FV-1A x 4
Phụ kiện tùy chọn ............ Cáp kết nối hộp cầu U-126 (50 cm)Bộ đầu nối đầu vào EDX10-DSUBBộ chuyển đổi đầu vào UI-51ABộ chuyển đổi đầu vào loại một chạm UI-52Bộ chuyển đổi đầu cầu cho hệ thống một phần tư cầu nối UI- Bộ chuyển đổi cầu nối 53B-120/350 cho hệ thống cầu một phần tư UI-54B-120/350 Bộ chuyển đổi đầu vào loại một chạm UI-55ABNC Cáp đầu vào U-125 (30 cm)
