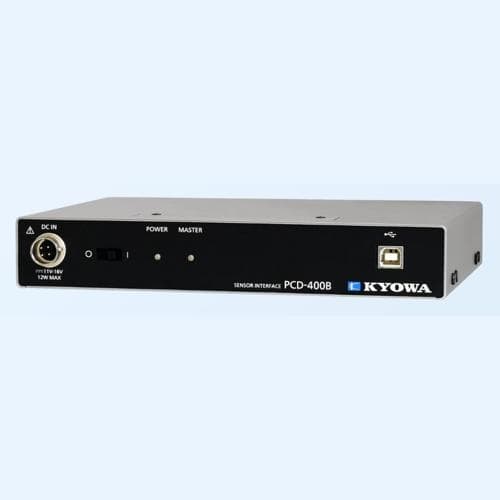

Giao diện cảm biến KYOWA PCD-400B

Dòng PCD-400B là thiết bị đo sóng mang dùng để đo các thiết bị đo biến dạng, đầu dò biến dạng và điện áp thông qua giao diện USB.

Dòng PCD-400B

Giao diện cảm biến PCD-400B

Mục tiêu đo ............ Máy đo biến dạng và đầu dò biến dạng

Kênh ............ 4

Dạng đầu vào ............ Đầu vào vi sai cân bằng

Đo lường đồng bộ .......... Lên đến 4 đơn vị trên 16 kênh

Điện trở đo tương thích .......... Hệ thống cầu 2 dây, hệ thống 3 dây: 120 Hệ thống nửa cầu, hệ thống toàn cầu: 120 đến 1000

Đầu nối đầu vào .......... Đầu nối D-sub 37 chân

Kích thích cầu ............ AC 2 Vrms

Hệ số đo ............ 2,00 đã được sửa

Điều chỉnh cân bằng ............ Điện trở: Trong vòng 2% (chủng 10 k 10-6) Điện dung: Trong vòng 5000 pF

Các phương pháp điều chỉnh cân bằng ............ Điện trở: Cân bằng tự động Điện dung: Phương pháp CST (Tự theo dõi điện dung)

Phi tuyến tính ............ Trong phạm vi 0,1% FS

Phạm vi ............ 200, 500, 1 k, 2 k, 5 k, 10 k và 20 k 10-6 chủng 7 bước Độ chính xác: trong vòng 0,5% FS

Đáp ứng tần số ............ DC đến 200 Hz, độ lệch: Trong vòng 10%

Tần số lấy mẫu ............ Max. 10 kHz (Lấy mẫu 4 đơn vị đồng bộ cho 16 kênh ở 10 kHz)

LPF ............ Đặc tính truyền: Bậc 2 Tần số ngưỡng Butterworth: 10, 30, 100 Hz và FLAT (4 bước) Tỷ lệ biên độ tại điểm cắt: -3 1 dBAĐộ suy giảm: (-12 1) dB/tháng mười.

Bộ chuyển đổi AD ............ 24 bit

Giữ điều kiện cài đặt ............ Giá trị điều chỉnh phạm vi và cân bằng, v.v. được ghi vào bộ nhớ không biến đổi.

TEDS ............ Đọc thông tin từ các cảm biến do TEDS cài đặt.(Bộ điều hợp đầu vào: chỉ UI-10A và UI-11A) Ghi tên kênh (Nếu ID nhà sản xuất là Kyowa)

Giao diện ............ USB2.0 (Tuân thủ các tiêu chuẩn USB tốc độ cao. Hỗ trợ USB3.0)

Độ ổn định ............ Nhiệt độ Điểm không: Trong vòng 0,2 10-6 chủng trên mỗi CS Độ nhạy: Trong vòng 0,05%/C Thời gian Điểm không: Trong vòng 0,5 10-6 chủng trên mỗi 8h Độ nhạy: Trong vòng 0,15%/8h

Chịu được điện áp ............ 250 VAC trong 1 phút giữa đầu vào và vỏ 250 VAC trong 1 phút giữa các kênh đầu vào

Nhiệt độ hoạt động ............ 0 đến 40C

Độ ẩm hoạt động ............ 20 đến 85% (Không ngưng tụ)

Khả năng chống rung ............ 29,42 m/s2 (3 G)5 đến 200 Hz (12 chu kỳ cho mỗi trục, 10 phút/chu kỳ)*không xếp chồng

Nguồn điện ............ 11 đến 16 VDCLoại đầu nối: RM12BRD-4PH (Hirose)

Mức tiêu thụ hiện tại ............ 0,7 A trở xuống (12 VDC)0,6 A trở xuống (15 VDC)

Kích thước ............ 210 W x 35 H x 157,5 D mm (Không bao gồm phần nhô ra)

Trọng lượng xấp xỉ. 650 g

Tuân thủ ............ Chỉ thị 2011/65/EU, (EU)2015/863 (10 chất bị hạn chế) (RoHS)Chỉ thị 2014/30/EU (EMC)

Mức độ bảo vệ ............ IP30 (JIS C 0920 / IEC 60529)*Ngoại trừ khi bộ chuyển đổi đầu vào loại một chạm UI-55A được kết nối và khi bộ chuyển đổi không được kết nối.

............ *Các thông số kỹ thuật áp dụng cho trạng thái nhiệt độ đã ổn định sau thời gian làm nóng trước là 1 giờ.

Phụ kiện tiêu chuẩn ............ Cáp USB N-38 (1 m)Dây nối đất P-72 (5 m)Phần mềm thu thập dữ liệu động DCS-100A (DVD)

Phụ kiện tùy chọn .......... Bộ đổi nguồn AC UNI360-1540-ACUSB cáp N-39 (2 m)Cáp nguồn DC P-76 (2 m)Cáp kết nối N-97 (10 cm)Bộ xếp chồng ST-1BBộ chuyển đổi đầu vào cho máy đo biến dạng UI-10A (tương thích với TEDS)Bộ chuyển đổi đầu vào cho máy đo biến dạng UI-11A (tương thích với TEDS)Bộ chuyển đổi đầu vào cho máy đo biến dạng có cần vận hành UI-15ABộ chuyển đổi đầu vào loại một chạm cho máy đo biến dạng UI-16BOne- Bộ chuyển đổi đầu vào loại cảm ứng UI-55APhần mềm phân tích dữ liệu DAS-200A
