Máy ghi âm nhỏ gọn Máy ghi âm KYOWA CTRS-100A Dòng

Dòng CTRS-100 nhỏ gọn này có kết cấu nhỏ gọn, nhẹ và chống va đập, có thể được áp dụng để đo các ứng suất khác nhau trong môi trường tiếp xúc với rung động và va đập trong không gian hạn chế như bài kiểm tra lái xe hai bánh và trên thực tế. tàu, và các phép đo trên mặt bàn.

Dòng CTRS-100

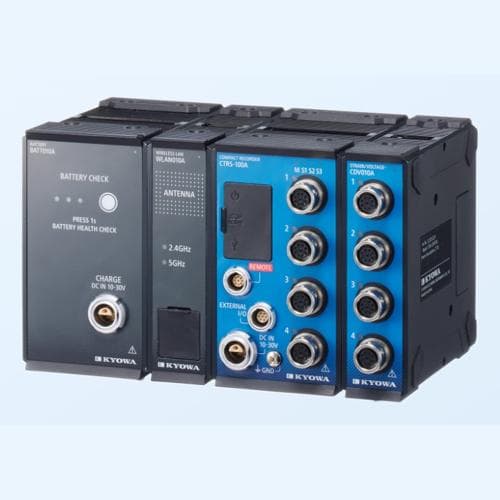

Máy ghi âm nhỏ gọn CTRS-100A

Thông số kỹ thuật của bộ điều khiển

Kết nối

Đầu nối USB ............ Micro USB Loại B

Đầu nối điều khiển từ xa ............ Được sử dụng để kết nối bộ điều khiển từ xa

Đầu nối I/O bên ngoài .......... Model: ECA.0B.307.CLN Đầu nối tương thích: FGA.0B.307.CLAD52

Công tắc vận hành ............ NGUỒN

Màn hình thiết bị chính ............ Đèn LED trạng thái Đèn LED chỉ báo truy cập thẻ SD

Phương tiện ghi dữ liệu ............ Thẻ SD sử dụng trong công nghiệp được Kyowa khuyên dùng Tiêu chuẩn SD: SDHC Dung lượng: 4 GB, 16 GB Định dạng: FAT32 (Hoạt động không được đảm bảo nếu thẻ SD không phải là sản phẩm được khuyên dùng Được sử dụng.)

Giao diện truyền thông .......... USB (USB2.0 tốc độ cao) Ethernet*1 (10/100BASE-T)

Số lượng thiết bị có thể được kết nối

Bộ đo lường .......... Có thể kết nối tối đa 7 bộ trên mỗi CTRS-100A. (Tổng cộng 32 kênh)

Khối mở rộng .......... Có thể kết nối tối đa 5 khối trên mỗi CTRS-100A. Tuy nhiên, không thể kết nối và sử dụng 2 hoặc nhiều thiết bị giống nhau.

Đồng bộ hóa giữa các thiết bị

Phương pháp đồng bộ hóa ............ Sử dụng bộ đồng bộ hóa và cáp đồng bộ để kết nối các bộ CTRS-100A.

Số lượng đơn vị tối đa có thể được đồng bộ hóa ............ Tối đa là bốn đơn vị CTRS-100A và có thể đồng bộ hóa tối đa 128 kênh đo.

Dữ liệu đã ghi ............ Dữ liệu được ghi vào thẻ SD của mỗi thiết bị hoặc PC. *2

Dữ liệu đã ghi

Vị trí lưu tệp ............ Thẻ SD PC*2

Định dạng dữ liệu ............ Định dạng chuẩn Kyowa KS3

Kích thước tệp dữ liệu tối đa ............ 4 GB/1-tệp dữ liệu(1 GB = 1000000000 byte) *3

Thu thập dữ liệu ............ Thu thập trực tuyến : Thu thập bằng phần mềm điều khiển (PC) Thu thập ngoại tuyến : Thu thập bằng cách đọc trực tiếp dữ liệu từ thẻ SD vào PC

Phương pháp thiết lập điều kiện đo

Cài đặt trực tuyến ............ Cài đặt bằng phần mềm điều khiển (PC)

Cài đặt ngoại tuyến .......... Đặt bằng cách đọc cài đặt điều kiện đo trên thẻ SD

Chế độ ghi

Thủ công ............ Người dùng thực hiện các thao tác để bắt đầu hoặc dừng ghi.

Kích hoạt (Kích hoạt kết hợp) ............ Việc ghi tự động được thực hiện dựa trên cài đặt điều kiện kích hoạt.

Khoảng thời gian ............ Việc ghi tự động được thực hiện dựa trên thời gian bắt đầu ghi và cài đặt khoảng thời gian ghi.

Lấy mẫu

Phương pháp ............ Lấy mẫu đồng bộ tất cả các kênh

Tần số ............ [Dòng 1-2-5]1, 2, 5, 10, 20, 50, 100, 200, 500, 1k, 2k, 5k, 10k, 20k, 50k , 100k Hz [sê-ri 2n] 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536 Hz Tần số lấy mẫu tối đa có thể đặt: 100 kHz / số kênh đo lường

Đồng hồ bên ngoài ............ Đồng hồ đầu vào từ thiết bị bên ngoài được sử dụng làm đồng hồ lấy mẫu. Tần số từ 1 Hz đến 100 kHz có thể được đặt theo gia số 1 Hz. Nhập đồng hồ trong phạm vi tần số được chỉ định 5%. Cấp điện áp:Điện áp cao 2,4 đến 5 VĐiện áp thấp 0 đến 0,8 V NHIỆM VỤ: 30 đến 70%

Chức năng kích hoạt

Loại kích hoạt ............ Tín hiệu đầu vào tương tự (Kích hoạt tương tự) Tín hiệu đầu vào kích hoạt bên ngoài (Tiếp điểm không có điện áp, cực thu hở, tín hiệu có điện áp cấp cao 2,4 đến 5 V và điện áp cấp thấp 0 đến 0,8 V) Thủ công (Nếu nhấn nút REC ở trạng thái chờ kích hoạt, quá trình ghi sẽ bắt đầu.)

Mức kích hoạt ............ Bất kỳ mức nào trong phạm vi FS đều có thể được đặt.*4

Độ dốc kích hoạt ............ Độ dốc (dương), độ dốc (âm)

Kích hoạt trước ............ Chỉ định lượng dữ liệu cần lưu từ trước điểm kích hoạt bắt đầu. Có thể đặt bất kỳ số lượng lên tới 524288 mục dữ liệu/số lượng kênh đo lường.

Sau khi kích hoạt ............ Chỉ định lượng dữ liệu cần lưu sau điểm kích hoạt kết thúc. Có thể đặt bất kỳ số lượng lên tới 524288 mục dữ liệu/số lượng kênh đo lường.

Chức năng sao lưu

Mục tiêu dự phòng .......... Điều kiện thiết lập, giá trị điều chỉnh cân bằng (Giá trị triệt tiêu bằng 0)

Vị trí lưu ............ Bộ nhớ không khả biến bên trong

Đầu ra đồng hồ bên ngoài

Mức tín hiệu ............ 5 VDC Tín hiệu đảo ngược hoặc không đảo ngược có thể được đặt.

Phân chia .......... Tín hiệu đồng hồ được đồng bộ hóa với đồng hồ lấy mẫu sẽ được phân chia và xuất ra. Bất kỳ tỷ lệ phân chia nào trong phạm vi từ 1 đến 65534 đều có thể được đặt.

Chế độ đầu ra ............ Chọn từ luôn xuất đồng hồ, chỉ xuất đồng hồ trong khi ghi hoặc không xuất đồng hồ.

Cac chưc năng khac

Đặc tả số lượng mục dữ liệu cần ghi ............ Khi số lượng mục dữ liệu được chỉ định được ghi, quá trình ghi sẽ tự động kết thúc.

Chức năng phục hồi tự động khi mất điện*5 ............ Trong khi ghi, nếu nguồn điện bị gián đoạn do mất điện, v.v., bạn có thể chọn chuyển sang nguồn pin và tiếp tục ghi hoặc đóng tập tin đang được ghi rồi tắt. Nếu tùy chọn tắt được chọn, bạn có thể chọn tiếp tục ghi sau khi có điện trở lại hoặc chuyển sang trạng thái chờ.

Chức năng khôi phục ghi âm ............ Bạn có thể chọn tiếp tục ghi hoặc chuyển sang trạng thái chờ khi tắt công tắc POWER trong khi ghi và sau đó bật lại.

Gán tên tệp ............ Tự động gán số tệp hoặc ngày ghi cho tên tệp dữ liệu đã ghi.

Đầu ra tín hiệu kích hoạt ............ Xuất tín hiệu kích hoạt khi ở chế độ ghi kích hoạt (Bộ kích hoạt tổng hợp). Khi ở chế độ chờ: 5 VDCKhi ghi: 0 VDC

Thông số kỹ thuật đơn vị đo

............ Đo biến dạng ............ Đo điện áp

Kênh ............ 4

Đầu nối đầu vào

Hình dạng đầu nối .......... Ổ cắm NDIS4109 (9 chân tròn nhỏ) Model: EPRC07-RX9FNDIS

Phích cắm tương thích .......... Phích cắm NDIS4109 (9 chân tròn nhỏ) Model: EPRC07-P9MNDIS

Measuring Targets ............ Strain gages*6 Strain-gage transducers ............ Voltage

Compatible Bridge Resistance ............ When bridge excitation is set to 2 V: 120 to 1000 When bridge excitation is set to 5 V: 350 to 1000 ............ -

Gage Factor ............ 2.00 fixed ............ -

Bridge Excitation/Sensor Excitation ............ 2, 5 VDCA maximum of 20 mA per channel can be output. ............ 2, 5 VDC*7, OFF (0 V) A maximum of 20 mA per channel can be output.

Input Impedance ............ - ............ 3.6 M 10%

Input Modes ............ Balanced differential input

Measuring Range

Setting Method ............ Any range method or OFF

Settable Range ............ Minimum: 1000 10-6 strain Maximum: 50000 10-6 strain ............ Minimum: 1 V Maximum: 50 V

Setting Steps ............ 1000 to 10000 10-6 strain: 100 10-6 strain steps 10000 to 50000 10-6 strain: 1000 10-6 strain steps ............ 1 to 10 V: 0.1 V steps 10 to 50 V: 1 V steps

Range Accuracy ............ Within 0.2% FS

Nonlinearity ............ Within 0.1% FS

Temperature Stability

Zero Point ............ Within (0.009% FS + 0.9 10-6 strain)/C ............ Within (0.009% FS + 0.21 mV)/C

Sensitivity ............ Within 0.03%/C

Time Stability

Zero Point ............ Within (0.09% FS + 9 10-6 strain)/8h ............ Within (0.09% FS + 0.1 mV)/8h

Sensitivity ............ Within 0.3%/8h

Balance Adjustment

Setting ............ For each channel, ON, OFF, or NONE can be selected. ON: Execute balance adjustment and set the measured value to zero. OFF: Do not execute balance adjustment again. NONE: Balance adjustment can be disabled to check the initial unbalanced value (input voltage).

Operating Method ............ Execute the balance operation by using the control software*2 or operate the special-remote-control BAL switch.

Adjustment Method ............ Auto balance (Saved in nonvolatile memory)

Adjustment Range ............ Within 10000 10-6 strain ............ Within 10 V

Accuracy ............ Within (0.1% FS + 2 10-6 strain) ............ Within 0.1% FS

NONE Accuracy ............ Within 1% FS*8 ............ Within 0.2% FS

Input Range ............ Within 60000 10-6 strain ............ Within 60 V

Common-mode Input Voltage ............ - ............ Within 20 V

Absolute Maximum Rating

Input ............ 5 V ............ 70 V

Frequency Response ............ DC to 20 kHz, -3 1 dB (At 20 kHz)

LPF

Transfer Characteristics ............ 5th-order Butterworth

Cutoff Frequency ............ 10, 20, 50, 100, 200, 500, 1k, 2k, 5k, 10k Hz as well as FLAT*9, AUTO*10

Amplitude Ratio at Cutoff Point ............ -3 1 dB

Attenuation Characteristics ............ -30 3 dB/oct.*11

HPF

Cutoff Frequency ............ 0.2, 1 Hz and OFF

AD Conversion

Resolution ............ 24 bits

Method ............ Synchronous sampling of all channels

Indicator ............ Channel-status LED

Other Functions

Input Resistance Check Functions ............ Bridge resistance check function Accuracy within 2% Used for sensor connection checks

TEDS ............ Read the TEDS information and apply it to the measurement conditions.*2

General Specifications

Power Connector ............ Model: ECP.1S.302.CLL

Power Supply ............ 10 to 30 VDC

Power Consumption ............ Approx. 3.5 W (When supplying 12 VDC)

Operating Temperature ............ -10 to 50C

Operating Humidity ............ 20 to 90% (Non-condensing)

Storage Temperature ............ -20 to 60C

Vibration resistance ............ 49.0 m/s2 (5 G), 5 to 200 Hz

Shock Resistance ............ 490 m/s2 (50 G), 11 ms or less, half sine wave

Degree of Protection ............ IP50 (IEC 60529)

Dimensions ............ 53.2 W 92 H 94 D mm(Excluding protrusions or protectors)

Weight ............ Approx. 420 g

Compliance ............ Directive 2014/30/EU (EMC)Directive 2011/65/EU, (EU) 2015/863 (10 restricted substances) (RoHS)

Terminal ............ GND terminal: M3 bind

Utility Nuts ............ Size: M4, 12 places

............ * The measuring unit specifications apply to the state in which the temperature has stabilized after a preheating time of 30 minutes.*1 A separate synchronization unit and special communication cable are necessary.*2 Only when online control is performed by a PC*3 Maximum recording time depends on number of measurement channels and sampling frequency.Maximum recording time : 1000000000 number of measurementchannels sampling frequency*4 Analog input signal only*5 Only when the battery unit is connected*6 A separate bridge box is necessary.*7 When the sensor excitation is 2 VDC, the positive side of the sensorexcitation is + 1 V and the negative side is -1V.When the sensor excitation is 5 VDC, the positive side of the sensorexcitation voltage is +2.5 V and the negative side is -2.5 V.*8 When the bridge resistance is 350 *9 When FLAT is set, the cutoff frequency is set to approx. 25 kHz.However, the cutoff point amplitude ratio specification is not applied.*10 When AUTO is set, the cutoff frequency is set to approx. 1/4 the specified sampling frequency.*11 Excluding cutoff frequencies over 5 kHz

Standard Accessories ............ Stack-connector caps (female) 2SD card (4 GB)USB cableCTRS DC power cable P-79 Ground wire P-78Ballpoint screwdriverInput connector caps 4

Optional Accessories ............ CTRS AC adapter UIA345-12-L-JP(For USA: UNI345-1238-L-US)Various measuring unitsVarious expansion unitsRemote control unitConnector cap BRA.0B.200.PCSGConnector cap BRA.1B.200.PCSG4109P-S32-7 (4-conductor shielded) N-1294109P-S32-7 (6-conductor shielded) U-1364109P-BNC plug U-1374109P-BNC jack U-1294109P-R05 jack U-138EXTERNAL I/O cable U-133SD card (4 GB)SD card (16 GB) RP-SDFC16SW1Dynamic Data Acquisition Software DCS-100APlease use the latest version.)
