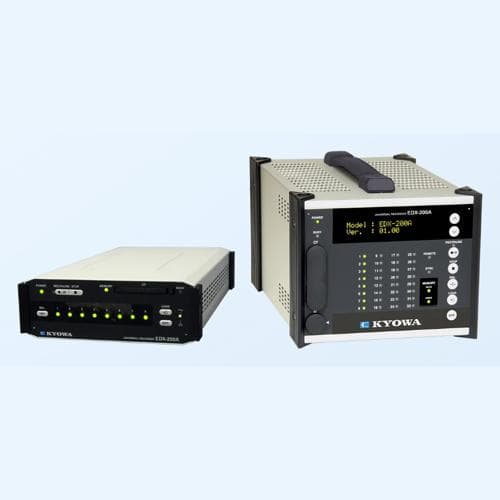

Đầu ghi đa năng KYOWA EDX-200A-1 Tối đa. 8 kênh, 1 khe

EDX-200A là Máy ghi âm đa năng cao cấp, thân thiện với người dùng như EDX-100A.

Nhiều loại thẻ điều hòa có sẵn cho các ứng dụng rộng rãi.

EDX-200A

EDX-200A-1 Tối đa. 8 kênh, 1 khe cắm

Model ............ EDX-200A-1 (Với DCS-100A)EDX-200A-1-1 (Với DCS-100A và DCS-101A)

Mục tiêu đo ............ Độ căng (Máy đo, đầu dò)Điện ápCặp nhiệt điệnXung (F/V)Gia tốc áp điện (Bộ khuếch đại tích hợp)Tín hiệu CANGPS

Thẻ điều hòa cho đầu vào tương tự .......... Thẻ điều hòa cho dòng EDX[Lưu ý] EDX-200A-4T chỉ có thể sử dụng CVM-41A,CDV-40B, CDV-40B-F và CAN-41A thực hiện xử lý mở rộng nhiệt độ. [Lưu ý] EDX-200A giới hạn số lượng CFV-40A. Số lượng CFV-40A lên tới 1.

Thẻ điều hòa cho đầu vào dữ liệu CAN ............ Thẻ CAN (2 cổng, tối đa 256 kênh): CAN-41A[Lưu ý] Có thể cài đặt một CAN-41A vào khe cuối cùng.

Đầu vào ghi nhớ giọng nói ............ 1 kênh (Dữ liệu ghi nhớ giọng nói đầu vào được ghi cùng với dữ liệu đo.) Sử dụng bộ điều khiển từ xa RCU-42A. (Phụ kiện tùy chọn) Sử dụng Phần mềm phân tích dữ liệu DAS-200A (phụ kiện tùy chọn) để phát lại các bản ghi nhớ giọng nói đã ghi.

Lấy mẫu

Phương pháp lấy mẫu ............ Đồng thời tất cả các kênh

Chế độ lấy mẫu ............ Bình thường: Ghi lại tất cả dữ liệu của các kênh ở cùng một đồng hồ lấy mẫu. Kép: Cho phép lấy mẫu tốc độ cao hoặc lấy mẫu tốc độ thấp tới mọi CH để ghi.

Tần số lấy mẫu

Chế độ lấy mẫu bình thường .......... 1-2-5 series1 Hz đến 100 kHz1 Hz đến 2 kHz Khi sử dụng CAN-41A2n series2 đến 65536 Hz2 đến 2048 Hz Khi sử dụng CAN-41A

Chế độ lấy mẫu kép ............ Lấy mẫu tốc độ cao [Sf]1-2-5 series1 Hz đến 100 kHz1 Hz đến 2 kHz khi sử dụng CAN-41A2n series 2 đến 65536 Hz2 đến 2048 Hz khi sử dụng CAN-41ALấy mẫu tốc độ thấp [Ss]sê-ri 1-2-5Tần số phân chia từ lấy mẫu tốc độ cao và sê-ri Ss Sf/42nTần số phân chia từ lấy mẫu tốc độ cao và Ss Sf/4

Kênh truyền hình

Chế độ lấy mẫu bình thường ............ Max. 32 kênh, 320 k/I (I là phần nguyên của tần số lấy mẫu đã đặt.)

Chế độ lấy mẫu kép ............ Max. 64 kênh, 320 k/I (I là phần nguyên của tần số lấy mẫu đã đặt.). Cài đặt tốc độ cao và tốc độ thấp được tính là 2 kênh.

Khi sử dụng CAN-41A ............ Các kênh dữ liệu CAN

Số lượng tần số lấy mẫu

Chế độ bình thường ............ 320000/ Số lượng kênh trở xuống

Chế độ kép ............ Tần số lấy mẫu tốc độ cao: 320000/ Số lượng kênh trở xuống.*Về các kênh cài đặt tốc độ cao và tốc độ thấp, số lượng kênh trên mỗi kênh là 2.

Bộ lọc kỹ thuật số ............ Bộ lọc Butterworth (IIR)Loại bộ lọc: LPF, HPFThứ tự của bộ lọc: Tỷ lệ biên độ từ 1 đến 8 tại điểm cắt: -3 dBAĐộ suy giảm: -6 x N dB/oct. (N là thứ tự của bộ lọc)*Có thể sử dụng đồng thời với LPF tích hợp.*Không thể ứng dụng trên dữ liệu CAN.

Thiết bị ghi dữ liệu .......... Dung lượng thẻ CF: 128 MB đến 16 GB (chỉ được đề xuất của chúng tôi)Kích thước tệp dữ liệu tối đa (kích thước tệp dữ liệu có sẵn để ghi)Khi số lần lặp lại là 1: 4 GB/tệp dữ liệuKhi số lần lặp lại là 2: 1 GB/tệp dữ liệu (1GB = 1000000000 byte)

Công tắc điều khiển ............ LÊN/XUỐNG : Thay đổi cách hiển thị trên chỉ báo nhỏ.REC/PAUSE : Bắt đầu và tạm dừng ghi dữ liệu.STOP : Dừng ghi dữ liệu.BAL. : Thực hiện số dư.LOAD : Tải và đặt điều kiện.OPT. : Thực hiện chức năng tùy ý được cài đặt sẵn.ID : Đặt số nhận dạng EDX-200A. POWER : Công tắc POWERUSB/LAN : Chọn giao diện truyền thông (USB /LAN)[LƯU Ý] EDX-200A-1 không có UP/ Công tắc XUỐNG và công tắc ID.

Đèn báo ............ LED hiển thị trạng thái kênh: 8LED hiển thị trạng thái đơn vị: 4

Công tắc vận hành .......... REC/PAUSE: Bắt đầu/tạm dừng ghi dữ liệu.STOP: Dừng ghi dữ liệu.BAL.: Thực hiện cân bằng (Điều chỉnh số dư)LOAD: Đọc và cấu hình các điều kiện từ thẻ CFOPT.: Thực hiện các chức năng được cấu hình tùy ýPOWER: Công tắc nguồnUSB/LAN: I/F truyền thông, có thể chuyển đổi

Đầu nối điều khiển bên ngoài ............ TIẾP THEO. IN (Điều khiển từ xa, để vận hành đồng bộ)

Giao diện truyền thông .......... USB(USB2.0 Tốc độ cao) 1 cổngĐầu nối: Đầu nối ổ cắm Series BLAN(10/100BASE-T) 2 cổng Đầu nối LAN IN: Dành cho giao tiếp PC Đầu nối LAN OUT Để vận hành đồng bộĐầu nối: Đầu nối giắc cắm mô-đun RJ45[LƯU Ý] EDX-200A-1 không có đầu nối LAN OUT để hoạt động đồng bộ.

Cách cài đặt điều kiện ............ Cài đặt trực tuyến: Đặt điều kiện đo trên PC thông qua giao diện LAN hoặc USB. Cài đặt ngoại tuyến: Đặt điều kiện đo bằng cách cho phép EDX-200A đọc các điều kiện đo trong thẻ CF . (Sử dụng DCS-100A để đặt điều kiện đo.)

Điều kiện lưu ............ Lưu trữ các điều kiện cài đặt và điều kiện đo của thẻ điều hòa trong bộ nhớ không biến đổi trong EDX-200A. Khi BẬT EDX-200A, người dùng có thể bắt đầu ghi dữ liệu ngay lập tức với các điều kiện trước đó. đặt điều kiện.

Chế độ đo

............ Đo thủ côngĐo kích hoạtĐo khoảng thời gian

Đo thủ công ............ Việc ghi dữ liệu được bắt đầu hoặc dừng theo cách thủ công khi dữ liệu được ghi vào số lượng dữ liệu đo được đặt trước. Chế độ thủ công cho phép ghi lại bản ghi nhớ giọng nói trong khi ghi dữ liệu.

Đo lường kích hoạt ............ Việc ghi dữ liệu được bắt đầu tự động khi điều kiện kích hoạt đặt trước được thỏa mãn.*Không có dữ liệu CAN của CAN-41A được sử dụng làm điều kiện kích hoạt.

Đo khoảng thời gian ............ Tự động ghi lại các chức năng dựa trên các điều kiện khoảng thời gian đã đặt trước đó Kết hợp với chế độ đo khi lấy mẫu kép (Kênh lấy mẫu tốc độ cao - Kênh lấy mẫu tốc độ thấp) Thủ công----- ---------------------------Kích hoạt thủ công---------------------- ----------Thủ công, Khoảng thời gian --------------------- Khoảng thời gian

Starting and Stopping Data Recording ............ Data recording starts/stops by using the PC,panel switches or the RCU-42A

Balance Operation ............ Adjust the balance of the strain input channel and conduct the zero suppress of the voltage input CH of the CVM-41A by using the PC, control switches (on the front panel) or the RCU-42A

Recording Data Format ............ Kyowa standard file format KS2Analysis using optional Data Analysis Software DAS-200A is possible.

Data Collection ............ Online using PC, or offline direct reading from CF card to PC

TEDS Function ............ TEDS function is available only when online control from the PC.TEDS compatible conditioner cards: CDV-40B (-F),DPM-42B (-F), DPM-42B-I (-F), CCA-40A (-F),CDV-44AS, CDA-44AS, CDA-45AS, CVM-41A

Power Supply ............ 10 to 33 VDC Connector type: RM12BRD-4PH (Hirose)Use DC power supply or AC adapter (Optional accessory)

Current Consumption ............ Approx. 1.0 A(12 VDC with 1 CDV-40B card installed)

Operating Temperature ............ 0 to 50C

Operating Humidity ............ 20 to 90% (Non-condensing)

Storage Temperature ............ 20 to 60C

Vibration Resistant ............ 49.0 m/s2 (5 G), 5 to 55 Hz 1 cycle 1 min., each axis 15 cycles(Non-operating) 29.4 m/s2 (3 G), 5 to 55 Hz 1 cycle 1 min., each axis 15cycles(Operating)

Impact Resistant ............ 294.2 m/s2 (30 G) /11 ms

Dimensions ............ 148 W x 53 H x 257 D mm (Excluding protrusions)

Weight ............ Approx. 0.9 kg (Approx.1.1 kg with 1 CDV-40B cards installed.)

Compliance ............ Directive 2014/30/EU (EMC)Directive 2011/65/EU, (EU)2015/863(10 restricted substances) (RoHS)

Standard Accessories ............ DC power cable P-76USB cable N-38Ground wire P-72CF card (1 GB) inserted in the slotEDX accessory bagDynamic data acquisition software DCS-100A (DVD)*DCS-100A is optional for models with suffix -0.Instruction manual (In English & Japanese, in the above DVD)

Optional Accessories ............ AC adapter UIA345-12 (For U.S.A.: UNI345-1238)Fixing adapterEDX dummy panel EDX1P-DUMMYRemote control unit RCU-42AMonitor unit EMON-20A
