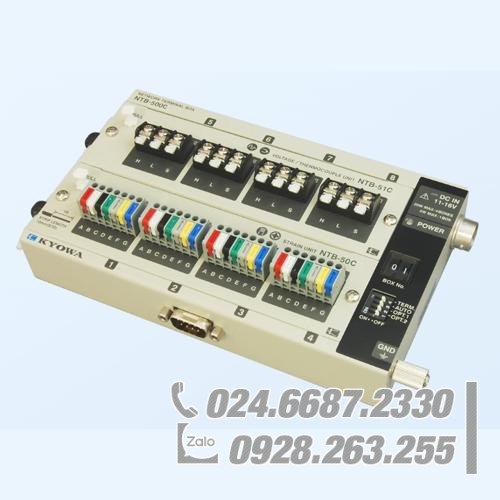

Hộp đầu cuối mạng tốc độ trung bình Hộp đầu cuối mạng tốc độ trung bình KYOWA NTB-500C

NTB-500C là thiết bị ghi dữ liệu nhỏ gọn và nhẹ, có thể đo đồng bộ tất cả các kênh ở mức tối đa. 1kHz.

Có thể kết nối 8 thiết bị đồng bộ với tối đa 64 kênh bằng một dây để sắp xếp phi tập trung.

NTB-500C

Hộp đầu cuối mạng tốc độ trung bình NTB-500C

Model ............ NTB-500C, phần mềm điều khiển DCS-100A (Phụ kiện tiêu chuẩn)NTB-500C-0, phần mềm điều khiển DCS-100A (Phụ kiện tùy chọn)

Bộ đo lường có thể lắp đặt ............ [Model: NTB-50C]Tên: Bộ biến dạng Loại khối thiết bị đầu cuối: Loại một chạm [Model: NTB-51C]Tên: Đơn vị điện áp/cặp nhiệt điện Loại khối thiết bị đầu cuối: Hàn , kiểu vặn vít

Mục tiêu đo và Đơn vị đo ............ [Bộ biến dạng NTB-50C]Máy đo biến dạng, đầu dò đo biến dạng Cầu tứ 120 Hệ thống 2 dây Cầu tứ quý 120 Hệ thống 3 dây Nửa cầu 120 đến 1000 Đang hoạt động hệ thốngCầu nối đầy đủ 120 đến 1000 [Bộ điện áp/cặp nhiệt điện NTB-51C]Điện áp 10,0000 VĐiện áp 50,000 VT Cặp nhiệt điện K(CA)Cặp nhiệt độ T(CC)*Bạn không thể kết hợp với NTB-50A, NTB-50B, NTB-51A .

Kênh ............ Tối đa. 8/đơn vị Có thể kết hợp hỗn hợp tối đa 2 đơn vị đo (4 kênh/đơn vị)

Hoạt động đồng bộ ............ Max. 8 đơn vị, 64 kênhNTB-500C có thể kết nối với NTB-500A.

Chức năng đo tự động ............ Có thể đặt trước các điều kiện đo bằng cách sử dụng Phần mềm cài đặt điều kiện đo. Có thể xuất dữ liệu CAN sau khi BẬT nguồn. Không có đồng bộ hóa dữ liệu giữa các thiết bị đo.

Tần số lấy mẫu ............ 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000 Hz Lấy mẫu đồng bộ tất cả các kênh. Tần số lấy mẫu (Hz): 1 kChiều dài cáp = 20 m: 8Chiều dài cáp = 80 m: 4Chiều dài cáp = 100 m: Chiều dài cáp = 400 m: Tần số lấy mẫu (Hz): 500 Chiều dài cáp = 20 m: 16Chiều dài cáp = 80 m: 8Chiều dài cáp = 100 m: 4Chiều dài cáp = 400 m : Tần số lấy mẫu (Hz): 200 Chiều dài cáp = 20 m: 40 Chiều dài cáp = 80 m: 20 Chiều dài cáp = 100 m: 8 Chiều dài cáp = 400 m: 4 Tần số lấy mẫu (Hz): 100 Chiều dài cáp = 20 m: 64 Chiều dài cáp = 80 m : 40Chiều dài cáp = 100 m: 20Chiều dài cáp = 400 m: 8Tần số lấy mẫu (Hz): 50 Chiều dài cáp = 20 m: 64Chiều dài cáp = 80 m: 64Chiều dài cáp = 100 m: 40Chiều dài cáp = 400 m: 20Tần số lấy mẫu (Hz): 20 đến 1 Chiều dài cáp = 20 m: 64 Chiều dài cáp = 80 m: 64 Chiều dài cáp = 100 m: 64 Chiều dài cáp = 400 m: 64*Đảm bảo phiên bản chương trình cơ sở là 01.05 trở lên để sử dụng chiều dài cáp giao tiếp 400 m.

Chiều dài cáp ............ Tổng chiều dài cáp mở rộng, tối đa. 400 m

TEDS ............ Khi cài đặt NTB-50CĐọc thông tin từ các cảm biến được cài đặt TEDS.Ghi tên kênh (Nếu ID của nhà sản xuất là Kyowa)

Giao diện ............ Hỗ trợ chủ động Bosch 2.0B(CAN tốc độ cao tuân thủ thông số kỹ thuật ISO-11898)

Lưu dữ liệu ............ Dữ liệu đo được lưu trên PC.(Không có bộ nhớ trong)

Nhiệt độ hoạt động ............ -10 đến 50 C

Độ ẩm hoạt động ............ 20 đến 85% (Không ngưng tụ)

Nguồn điện ............ 11 đến 16 VDC

Mức tiêu thụ hiện tại (Khi sử dụng 12 VDC) ............ [Với 2 NTB-50C được lắp đặt]Dự phòng: 200 mA trở xuống Đo: 230 mA trở xuống [Với 2 NTB-51C được lắp đặt]Đế -by: 250 mA trở xuống Đo: 300 mA trở xuống

Kích thước ............ 175 W 28,7 H 106,4 D mm (Không bao gồm phần nhô ra)

Trọng lượng xấp xỉ. 490 g

Tuân thủ ............ Chỉ thị 2014/30/EU (EMC)Chỉ thị 2011/65/EU, (EU)2015/863(10 chất bị hạn chế) (RoHS)

Phụ kiện tiêu chuẩn ............ Cáp nguồn DC P-76Dây nối đất Bảng giả P-72NTB-500A/C (NTB500-DUMMY)** Bảng giả NTB-500A/C được gắn trên một khe trống trước khi giao hàng.Phớt kết nối dâyChân cao su 4Giá đỡ trình điều khiển (Có tuốc nơ vít mini) 1 bộPhần mềm đơn giảnTrình điều khiển cho bộ chuyển đổi USB/CANDVD (Phần mềm thu thập dữ liệu động DCS-100A) **** Dành cho NTB-500C, phụ kiện tiêu chuẩn. Dành cho NTB-500C- 0, phụ kiện tùy chọn. Sách hướng dẫn

Phụ kiện tùy chọn ............ Cáp truyền thông đồng bộ NTB-500A/C N-119 (1 m) Lưu ý: Vui lòng liên hệ với chúng tôi nếu yêu cầu độ dài cáp khác ngoài chiều dài cáp nêu trên. NTB-500A/C sync Y -cáp N-120 (Một bên 0,1 m)Cáp kết nối N-38 (1 m)Bộ đổi nguồn AC SA-10A-EDS (100 đến 240 VAC)(Dành cho Hoa Kỳ: UNI318-1215-EDS)Bộ biến dạng NTB-50CVĐiện áp/Cặp nhiệt điện Bộ NTB-51CBoocking cho 2 hộp NTB-500A/CCN-10A: Để kết nối 2 hộp NTB-500A/CDocking board cho 4 hộp NTB-500A/CCN-11A: Để kết nối 4 hộp NTB-500A/CNTB -Bảng điều khiển giả 500A/C NTB500-DUMMYDIN Tấm gắn rayDIN ray (35 mm)Điện trở đầu cuối CANTERM120Bộ chuyển đổi USB/CAN LEAFLIGHT HS V2Phần mềm phân tích dữ liệu DAS-200ANTB Hộp cấp nguồn NTB-20A
