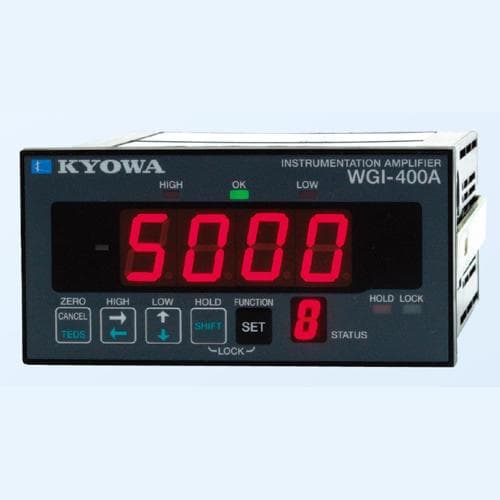

Bộ khuếch đại thiết bị KYOWA WGI-400A

WGI-400A là Bộ khuếch đại thiết bị nhỏ gọn có các chức năng cơ bản cần thiết để đo kết hợp với đầu dò đo biến dạng.

WGI-400A

Bộ khuếch đại thiết bị WGI-400A

Model ............ WGI-400A-00E: Hoạt động AC không có chức năng tùy chọnWGI-400A-01E: Hoạt động AC với đầu ra BCDWGI-400A-02E: Hoạt động AC với RS-232CWGI-400A-03E : Hoạt động AC với RS-485WGI-400A-10E: Hoạt động DC không có chức năng tùy chọnWGI-400A-11E: Hoạt động DC với đầu ra BCDWGI-400A-12E: Hoạt động DC với RS-232CWGI-400A-13E: Hoạt động DC với RS-485

Phần đo lường

Kênh ............ 1

Đầu dò áp dụng ............ Đầu dò đo biến dạng

Điện trở cầu tương thích ............ 87,5 đến 1000 (350, 4 trong kết nối song song)

Kích thích cầu ............ 2 VDC (30 mA), 4 VDC (50 mA), có thể chuyển đổi

Phạm vi đo ............ 3,2 mV/V (Bao gồm phạm vi điều chỉnh mức 0)

Tốc độ lấy mẫu ............ 50 lần/s

Độ phân giải ............ 64000 số lượng/phạm vi đầu vào ở cả hai cực

Chức năng hiệu chuẩn ............ Hiệu chuẩn tải thực tế, hiệu chuẩn đã đăng ký độ nhạy, hiệu chuẩn đã đăng ký giá trị số

Phần hiển thị

Màn hình ............ 9999Chiều cao ký tự: 14 mm, đèn LED màu đỏTốc độ: 50 lần/s

Dấu thập phân ............ Đặt vào bất cứ nơi nào có thể

Chức năng điều chỉnh mức 0 .......... Bất kỳ giá trị nào trong phạm vi đầu vào được đặt thành số 0; thực hiện bằng thao tác phím hoặc tín hiệu đầu vào điều khiển

Chức năng làm mịn ............ Tỷ lệ tối thiểu: 1, 2, 5, 10, 20, 50 và 100 số Trung bình di chuyển: 0, 2, 4, 8, 16, 32, 64 và 128 lần

Tự động bù điểm 0 ............ Theo dõi điểm 0 (Số 0 kỹ thuật số tự động trong phạm vi đặt trước) Bù 0 gần đúng (Chỉ báo được tự động chuyển về 0)

Thêm chức năng .......... Phạm vi cài đặt: 9999

Chức năng hiển thị giá trị gốc ............ 3.200 mV/V

Kiểm tra mức độ ............ Có thể hiển thị các giá trị tùy ý

Độ ổn định nhiệt độ ............ Điểm 0: Trong vòng 0,5 V/CS Độ nhạy: Trong vòng 0,01%/C

Phi tuyến tính ............ Trong (0,1% FS +1 chữ số)

Kiểm soát đầu vào

Điểm ............ 4 (Lệnh ZERO, lệnh kiểm tra mức độ, lệnh mẫu 1, lệnh mẫu 2)

Công suất tín hiệu ............ 12 VDC, 5 mA trở lên

Chế độ đầu vào ............ Bộ thu mở (NPN) hoặc tín hiệu tiếp điểm không có điện áp

Kiểm soát đầu ra

Điểm ............ 3 (HI, OK và LO)

Chế độ đầu ra ............ Bộ thu mở (NPN)

Công suất tải ............ 30 VDC, 20 mA (Tải điện trở)

Chức năng mẫu ............ Đăng ký 4 nhóm giá trị giới hạn cao/thấp và cho phép chuyển đổi qua các tín hiệu điều khiển.

Bộ so sánh giới hạn cao/thấp ............ Điểm: 2 (CAO, THẤP)

Phạm vi cài đặt ............ 9999

Tốc độ so sánh............ 50 lần/s

Hàm so sánh ............ Điểm: 1 (OK)

Đầu ra analog

............ Xuất ra điện áp hoặc dòng điện. [Đầu ra điện áp] 10V (Điện trở tải: 2 k trở lên), có thể chia tỷ lệ tùy ý [Đầu ra dòng điện] 4 đến 20 mA (Điện trở tải: 500 hoặc ít hơn), có thể chia tỷ lệ tùy ý

Tốc độ phản hồi ............ Xấp xỉ. 0,25 giây (10% đến 90%)

Phi tuyến tính ............ Trong phạm vi 0,1% FS

Frequency Response ............ 1 Hz (-3 dB 1 dB)

Others

TEDS Function ............ Automatic sensitivity registration (Key operation, power ON, RS control)

Power Supply ............ [AC operation]100 to 240 VACPower consumption: Approx. 6 VA or less[DC operation]10 to 30 VDC 10%Power consumption: Approx. 8 W or less

Operating Temperature ............ -10 to 50C

Operating Humidity ............ 20 to 85%

Dimensions ............ 96 W x 48 H x 144 D mm

Panel-cut Dimensions ............ 92.2 W x 45.2 H mmPanel thickness: 0.8 to 5.0 mm

Weight ............ Approx. 300 g (AC operation, standard type)

Standard Accessories ............ Instruction manualUnit seal

Optional Accessories ............ AC power cablesP-23 (For 100 VAC)P-28 (For 200 VAC)BCD output cable N-43BCD output printer cable N-44
