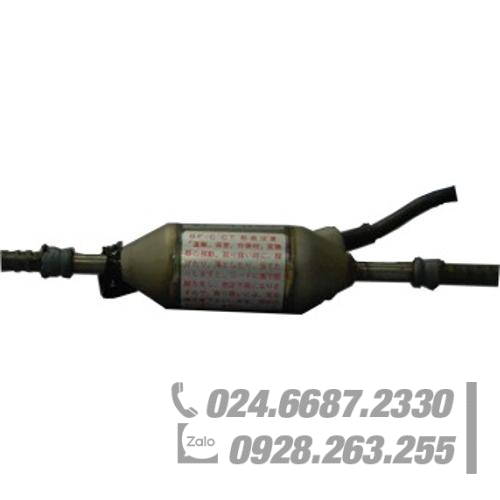

Cảm biến ứng suất thanh cốt thép KYOWA BF-13CT Đường kính danh nghĩa (Thanh biến dạng): D13 BF-CT

* Để đo lường ổn định lâu dài, đầu dò thích hợp có cấu trúc đặc biệt với khí trơ được nạp vào.

* Máy đo biến dạng tự bù nhiệt độ được sử dụng cho đầu dò cho phép đo ứng suất nhiệt độ của thanh cốt thép.

BF-CT

BF-13CT Đường kính danh nghĩa (Thanh biến dạng): D13

Đo căng thẳng

Công suất định mức ............ 300 MPa (1 MPa = 1 N/mm2)

Phi tuyến tính ............ Trong vòng 1% RO

Độ trễ ............ Trong khoảng 1,5% RO

Đầu ra định mức ............ 1,85 mV/V trở lên

Đo nhiệt độ

Công suất định mức ............ -30 đến 70C

Sai số đo ............ 0,5C (-30 đến 70C)

Đặc điểm môi trường

Nhiệt độ an toàn ............ -30 đến 80C

Nhiệt độ bù ............ -20 đến 70C

Hiệu ứng nhiệt độ ở mức 0............ Trong khoảng 0,05% RO/C

Ảnh hưởng của nhiệt độ đến đầu ra ............ Trong phạm vi 0,05%/C

Đặc điểm điện từ

Kích thích an toàn ............ 10 V AC hoặc DC

Kích thích được khuyến nghị ............ 2 đến 10 V AC hoặc DC

Điện trở đầu vào ............ 350 2% ở 0C

Điện trở đầu ra ............ 450 1,6% ở 0C

Cáp ............ Cáp cloropren 4 dây (0,5 mm2), đường kính 8 mm, dài 1 m, trần ở đầu

Tính chất cơ học

Quá tải an toàn ............ 110%

Đường kính danh nghĩa (Thanh biến dạng) ............ D13

Trọng lượng xấp xỉ. 1,3 kg

Khác

Thanh cốt thép áp dụng ............ SD345 (Trước đây là SD35)
