Hệ thống cảm biến mô-men xoắn loại ma sát TML FGDH-3A

Hệ thống cảm biến mô-men xoắn loại ma sát TML FGDH-3A

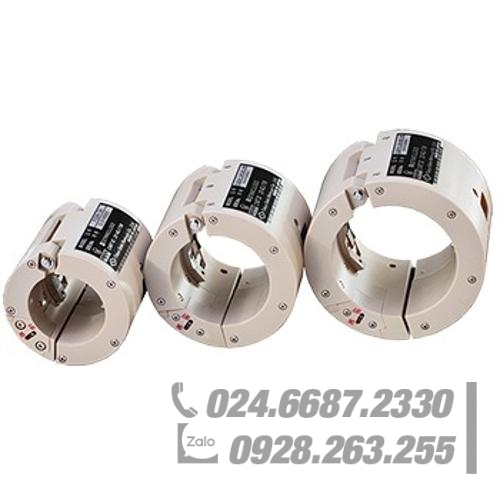

Hệ thống cảm biến mô-men xoắn loại ma sát FGDH-3A sử dụng máy đo loại ma sát không cần phải gắn Cảm biến biến dạng và kết nối dây dẫn tốn thời gian. CNTT đo mô-men xoắn xảy ra ở trục truyền động của ô tô và gửi dữ liệu kỹ thuật số không dây. Nó sử dụng dải tần không dây 2,4 GHz để liên lạc tầm xa và định vị ăng-ten thu sóng dễ dàng. Cảm biến kẹp quanh trục và vít xuống dễ dàng. Đường kính trục áp dụng là ø20 đến 30 mm, ø30 đến 40 mm và ø40 đến 50 mm. Nguồn điện sử dụng cáp nguồn USB có khả năng sạc lại nên cảm biến có thể được sạc lại mà không cần phải tháo ra. [Đã đăng ký bằng sáng chế]

Mã: 2363-10125 Danh mục: , Từ khóa: , ,

Băng tần 2,4 GHz được sử dụng cho truyền thông không dây

Ba loại có sẵn cho đường kính trục áp dụng là 20~30, 30~40 và 40~50 mm

Không cần liên kết vì máy đo biến dạng ma sát được sử dụng

Có thể đo ngay sau khi kẹp vào trục truyền động

Hệ thống truyền thông kỹ thuật số được sử dụng để đo khả năng chống ồn mà không cần nối dây

Nguồn điện sạc dễ sử dụng

Chức năng tiết kiệm năng lượng được cung cấp

Model FGDH-3A FGDH-3A-30/40 FGDH-3A-40/50
Đường kính trục áp dụng Φ 20 đến 30mm Φ 30 đến 40mm Φ 40 đến 50mm
Dung tích Phụ thuộc vào đường kính (bên ngoài và bên trong), vật liệu, độ nhám bề mặt và xử lý bề mặt của trục *1
đầu ra Phụ thuộc vào đường kính (bên ngoài và bên trong), vật liệu, độ nhám bề mặt và xử lý bề mặt của trục *1
Nhiệt độ cho phép -20 đến +60oC (Không ngưng tụ sương)
Tần số lấy mẫu 5 kHz
Phản hồi thường xuyên 1 kHz
Thông số kỹ thuật không dây Phù hợp với hệ thống truyền dữ liệu năng lượng thấp tiên tiến băng tần 2,4 GHz
Kích thước bên ngoài Φ 52x50mm Φ 64 x 50 mm Φ 75 x 50mm
Trọng lượng (không bao gồm miếng đệm) Xấp xỉ. 85 g Xấp xỉ. 130 g Xấp xỉ. 160 g
Đánh giá bảo vệ Tương đương với IP51
Thời gian hoạt động liên tục Xấp xỉ. 6 giờ (23oC ±5oC)
Nguồn cấp Pin thứ cấp lithium

Dấu CE: bên ngoài EU, các sản phẩm tuân thủ chỉ được vận chuyển theo yêu cầu.

Hệ thống này được chấp thuận sử dụng tại Nhật Bản, các nước thành viên EU, Cộng hòa Nhân dân Trung Hoa, Hàn Quốc. Vui lòng liên hệ với chúng tôi cho các nước khác.

*1:Hệ thống này có thể không được áp dụng tùy thuộc vào vật liệu, độ nhám bề mặt hoặc cách xử lý bề mặt của trục. Vui lòng liên hệ với chúng tôi trước.

[Điều kiện thử nghiệm]
・Mô-men xoắn 500 N・m
・Đầu ra *4 2500 mV (tương đương với chủng 8000 x 10 -6 )
・Phi tuyến tính 1%RO (khi đầu ra là 8000 x 10- 6 strain)
・Điều kiện của mẫu thử
　1. Đường kính 20mm
　2. Chất liệu SNCM439
　3. Mô đun đàn hồi 210000 N/mm 2 (kết quả kiểm tra bằng TML)
　4. Tỷ lệ Poisson 0,29 (kết quả kiểm tra bằng TML)
　5. Độ nhám bề mặt Ra 3.2
　6. Độ cứng HRC 38

*4: Đầu ra cho phép: biến dạng ±16000 x 10 -6 (bao gồm sự mất cân bằng ban đầu của biến dạng ±2000 x 10 -6 )
